4.3-Zoll-HMI-Farb-TFT-LCD-Anzeigemodul mit Controller-Karte + Programm für Instrumententafel

54,37 €102,85 €47% OFF
30 Tage Rückgabe1 Jahr Garantie
Voraussichtliche Lieferzeit: 17. Oktober - 19. Oktober.
54,37 €
Menge
Zahlungsmethoden
Beschreibung

4.3-Zoll-Farb-TFT-LCD-Anzeigemodul mit Controller Board + Programm für Instrumententafel

Produktbeschreibung*   Produktbeschreibung*

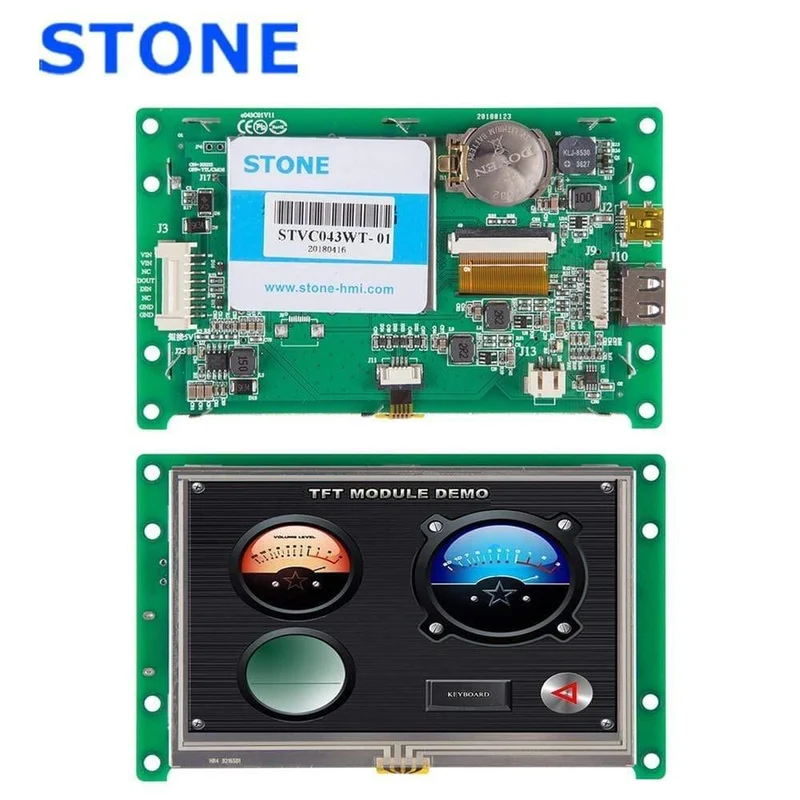

STVC043WT-01



Der STVC043WT-01 ist das intelligente TFT-LCD-Modul mit UART-PORT die von gesteuert werden kann JEDE MCU über Simple Leistungsstarker Befehlssatz. So kann es als farbenfroher TFT Display & Touch Controller in verschiedenen elektronischen Geräten eingesetzt werden.

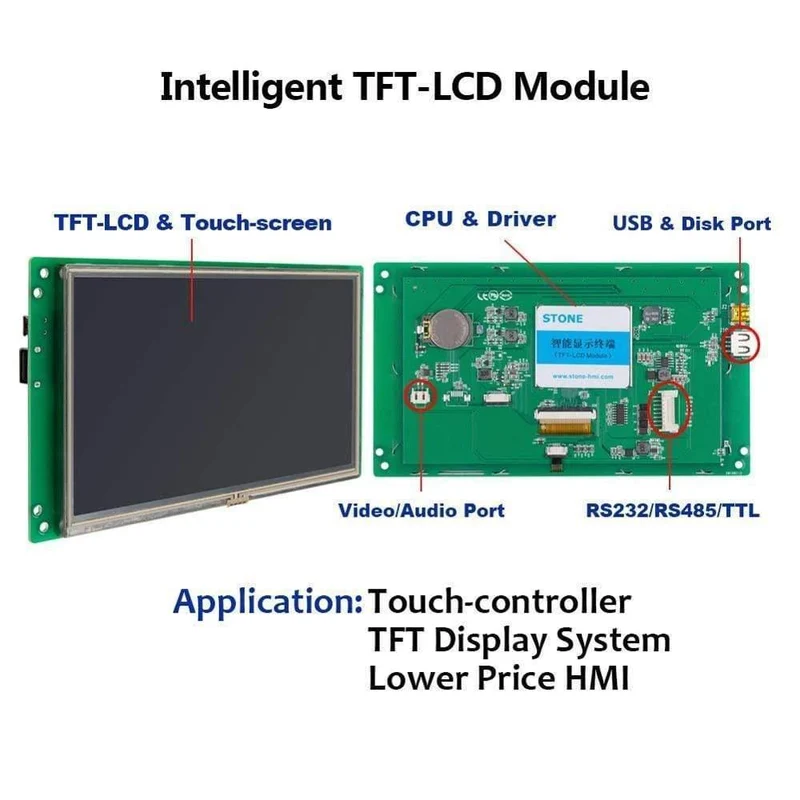

Der STVC043WT-01 enthält CPU, TFT-Treiber, Flash-Speicher, UART-Anschluss, Netzteil usw. Wichtig ist, dass er fertig ist Grundlegendes Steuerungsprogramm und Leistungsstarke Design-Software, so dass sich für Ingenieure viel Entwicklungszeit und -kosten reduzieren lassen.

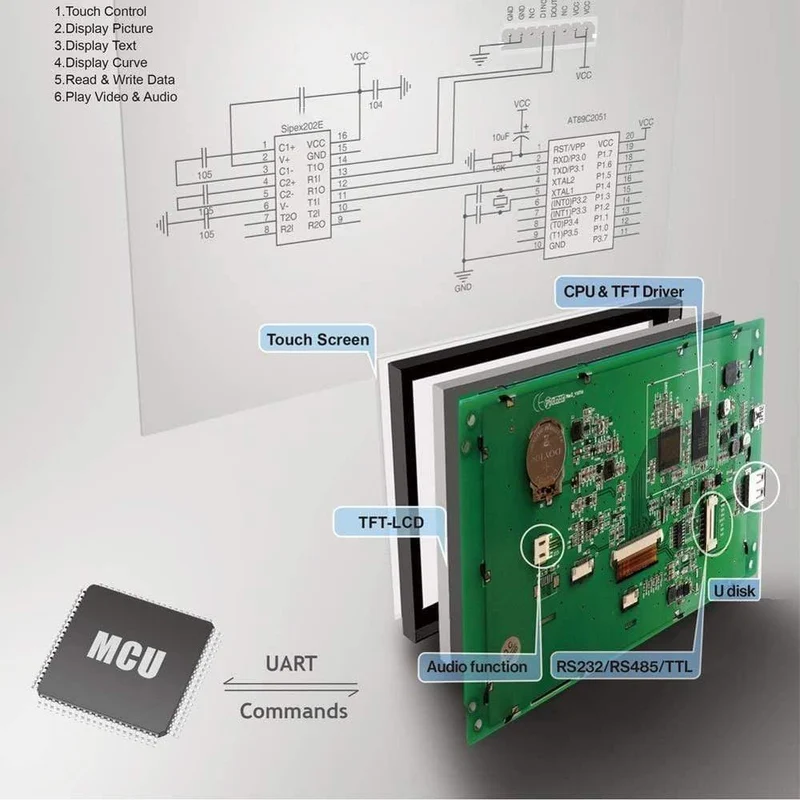

Funktionsprinzip

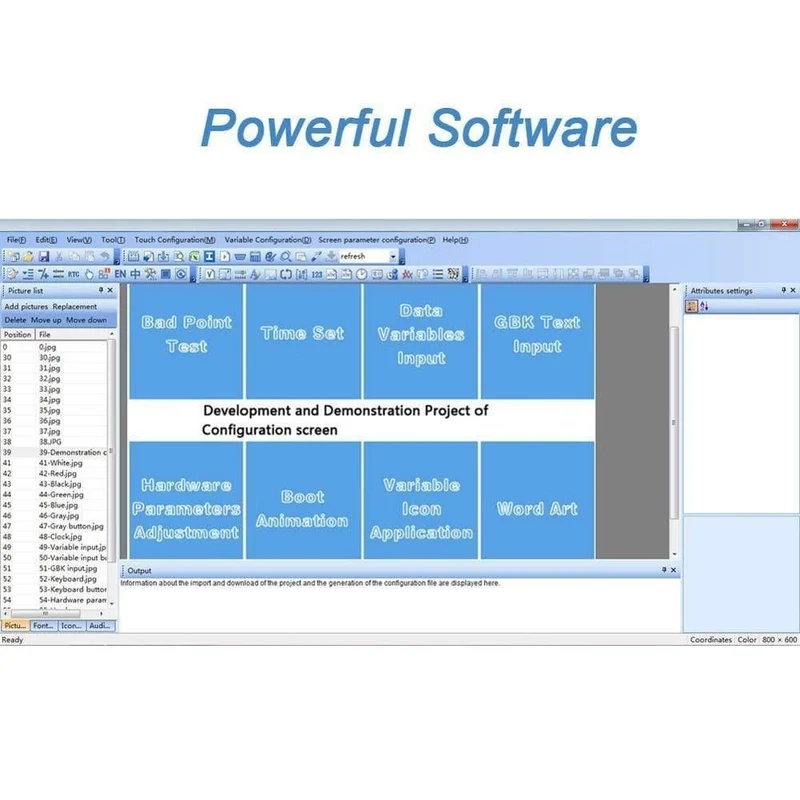

Arbeiten mit der Software



 1.Entwerfen Sie eine Gruppe individueller grafischer Benutzeroberflächen!



2.Verbindung über RS232 / RS485 / TTL / Level direkt!



3.Schreiben Sie das C- oder C ++ - Sprachprogramm für JEDE MCU, um das TFT-LCD-Modul über den einfachen und leistungsstarken Hex-Befehlssatz zu steuern!

Funktion

Produktparameter

Physikalischer Parameter

 Modell  STVC043WT-01
 Größe (Inch)  4.3"
 Auflösung  480 × RGB × 272
 Farbe,  65536 Farben (16 Bit)
 Sichtfeld  95 mm × 53.9 mm
 Pixelabstand  0.1905 mm × 0.0635 mm (H × V)
 Insgesamt Dimension  121.9 mm × 74.7 mm × 13.8 mm (N) / 15.4 mm (T)
 Nettogewicht  115 g (N) / 155 g (T)
 TFT-Panel  A + Class Industry Panel
 Touch-Screen  Drahtwiderstand der Industriestufe 4 oder ohne Touchscreen ist optional.

Hintergrundbeleuchtungsparameter

 Hintergrundbeleuchtung Typ  LED
 Helligkeit  350 cd / m2 (Die Helligkeit kann in 100 Stufen eingestellt werden.)
 Kontrast-Funktion  500:1
 Leben bei Hintergrundbeleuchtung  50,000 Stunden
 Blickwinkel  70 ° / 70 ° / 50 ° / 70 ° (L / R / U / D)
 Betriebstemperatur  -20 ° C ~ + 70 ° C
 Arbeitsgruppe Luftfeuchtigkeit  55 ° C, 85%
 Temperatur  -30 ° C ~ + 85 ° C
 Screen Mode  Digital

Leistungsparameter

 CPU  KortexM4
 LCD-Controller  CPLD EPM240
 Wiederholfrequenz  200MHz
 Bildumschaltgeschwindigkeit  19 ms / Bild (53 Bilder / s)
 Flash-Speicher  Standard 128m, Erweiterung 1GB
 Speichermenge für Bild  Schlagen Sie je nach Bildfähigkeit das JPG-Format vor
 Interface  RS232 / RS485 / TTL / USB-Schnittstelle
 Bilder herunterladen  Herunterladen von USB 2.0 (12 Mbit / s) und U-Speicherdisketten
 Spannungsbereich  DC6.0V ~ 35V (typischer Wert: 12V)
 Tuning  1.0W

 Test Report

 MTBF  4,250,000H
 Betriebstemperatur  -20 ° C ~ + 70 ° C
 Luftfeuchte  60 ° C, 90%
 Kontinuierliche Vibrationsprüfung  10-55 Hz, 1.5 mm, 10 G.
 Aufprallbeschleunigungstests  6 ms, 100 g
 ESD-Tests  10KV
 Prüfung der Strahlenzuverlässigkeit  44W

Hauptgröße des TFT-LCD-Moduls

 Größe  Auflösung
 3.5 ''  320 * 240; 320*480
 4.3 ''  480*272
 5 ''  480*272; 640 * 480; 800*480
 5.6 ''  640*480
 5.7 ''  640*480
 7 ''  800*480; 800 * 600; 1024*600
 8 ''  800*600; 1024*768
 9.7 ''  1024*768
 10.1 ''  1024*600
 10.4 ''  800*600
 12.1 ''  1024*768
 15.1 ''  1024*768
