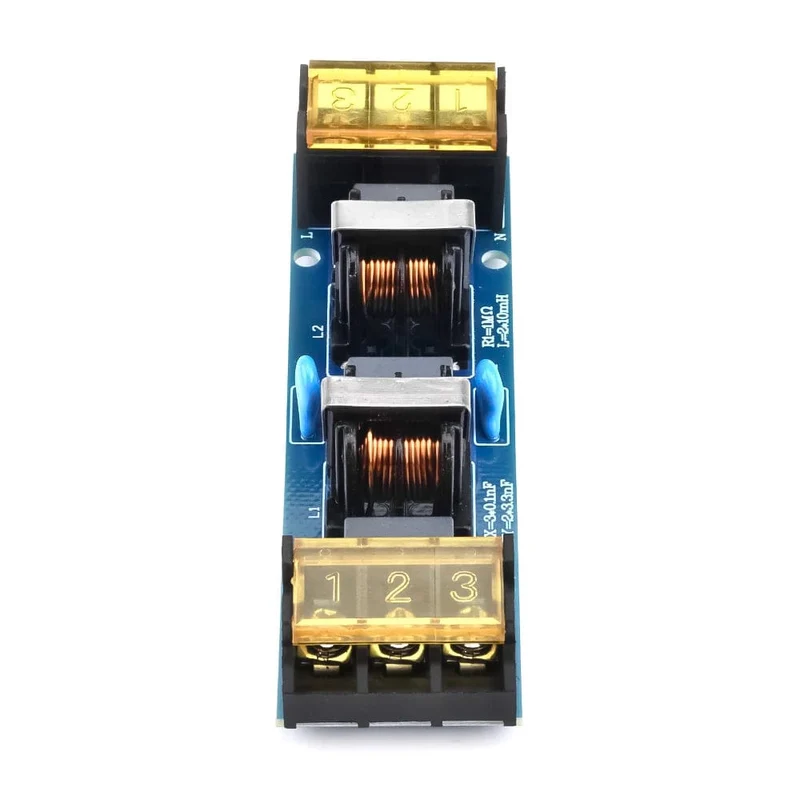

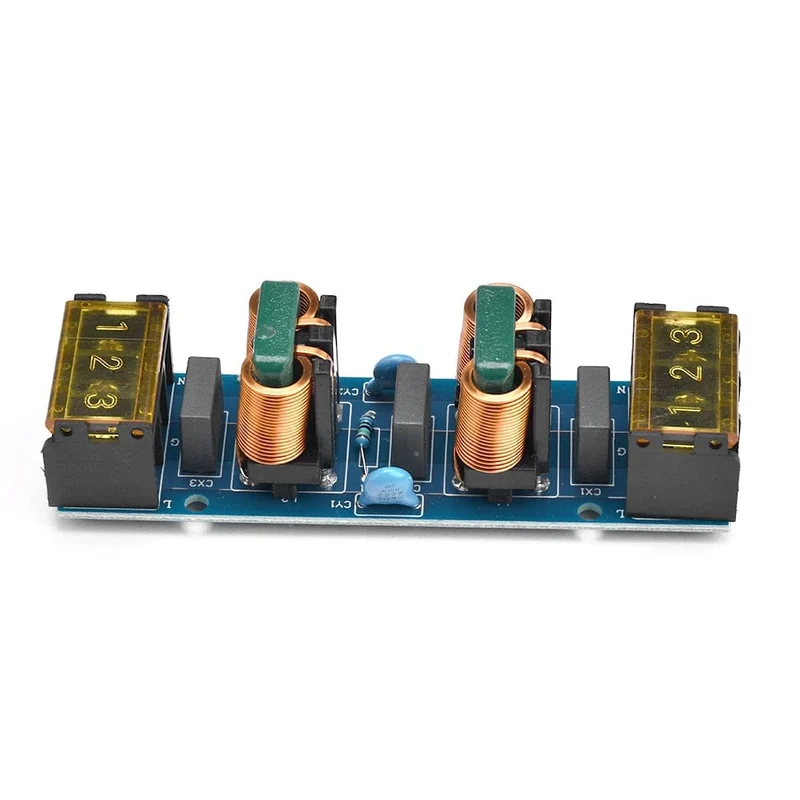

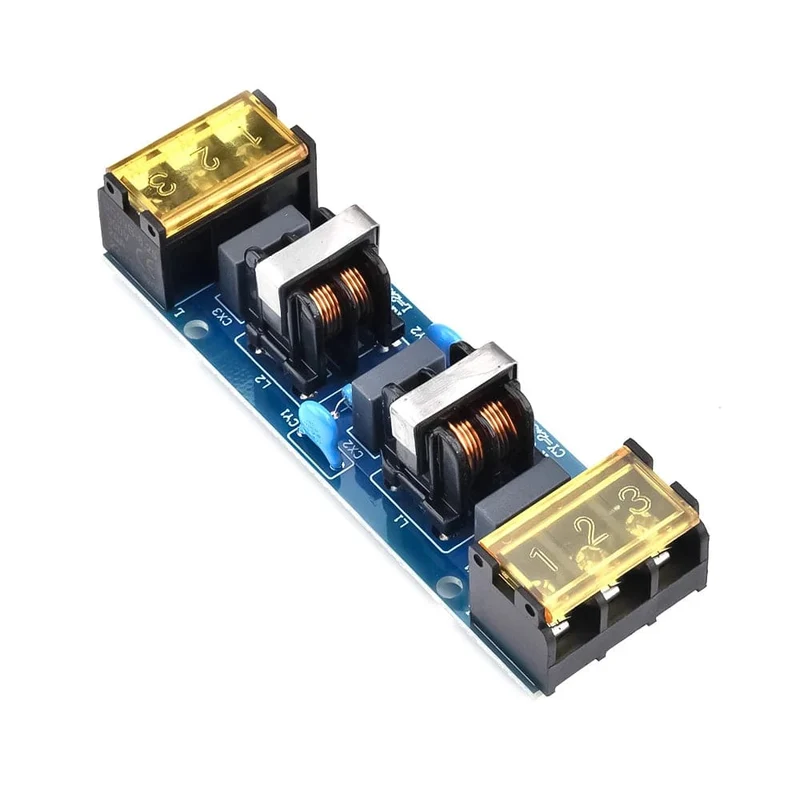

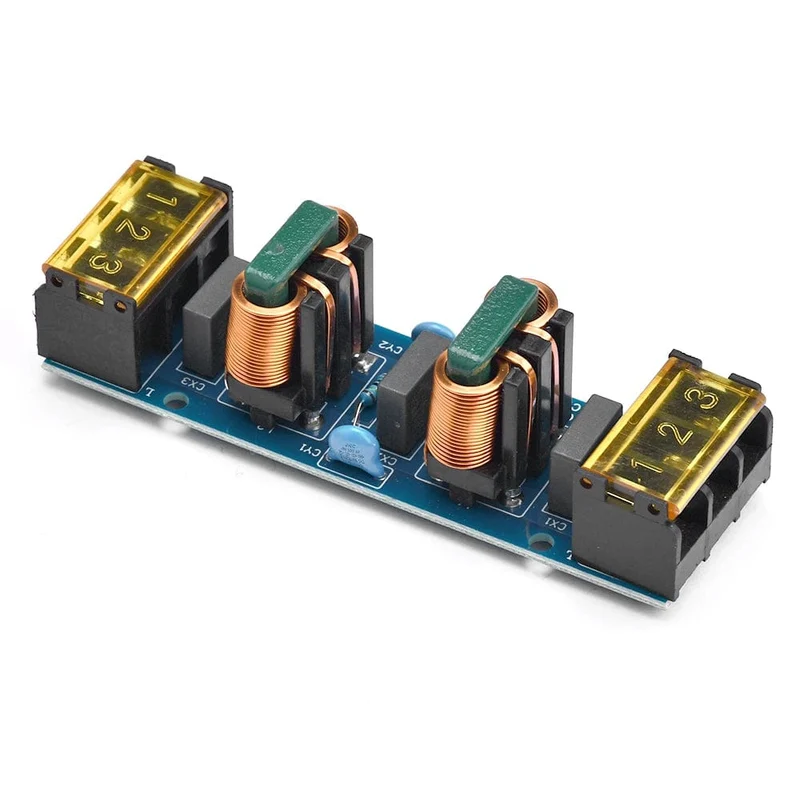

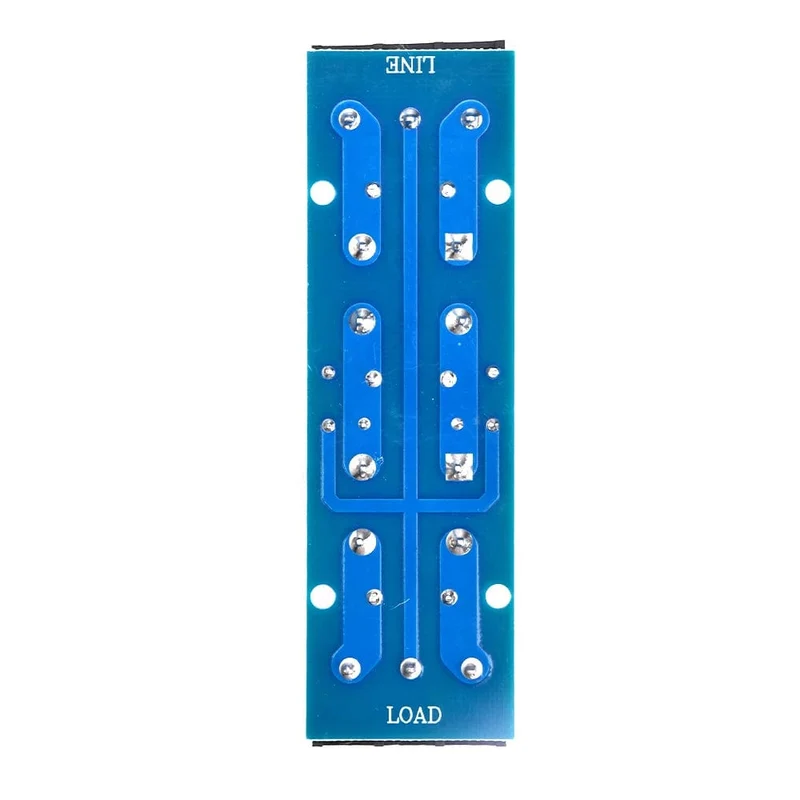

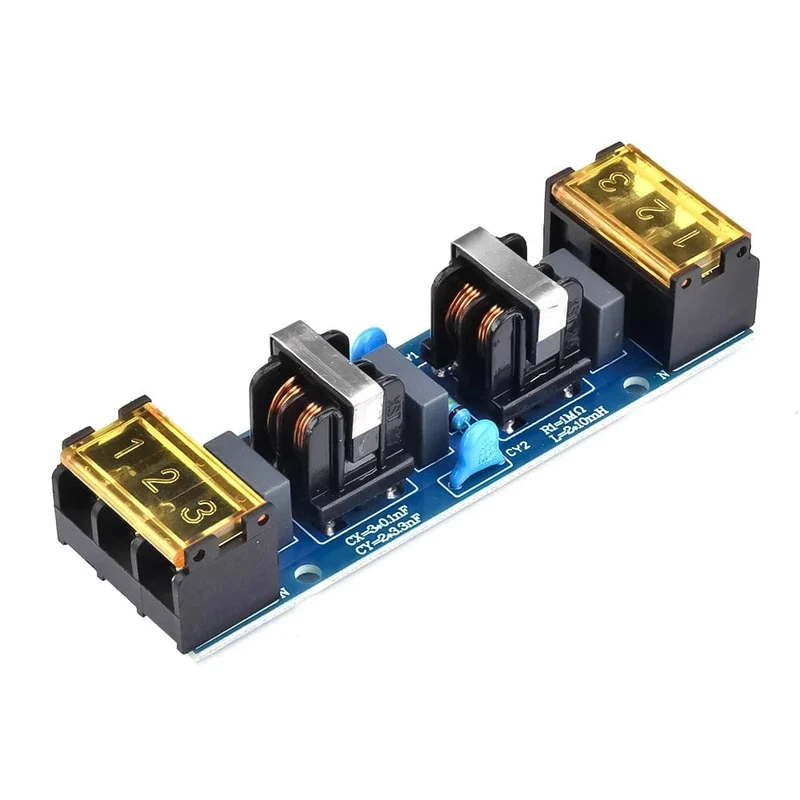

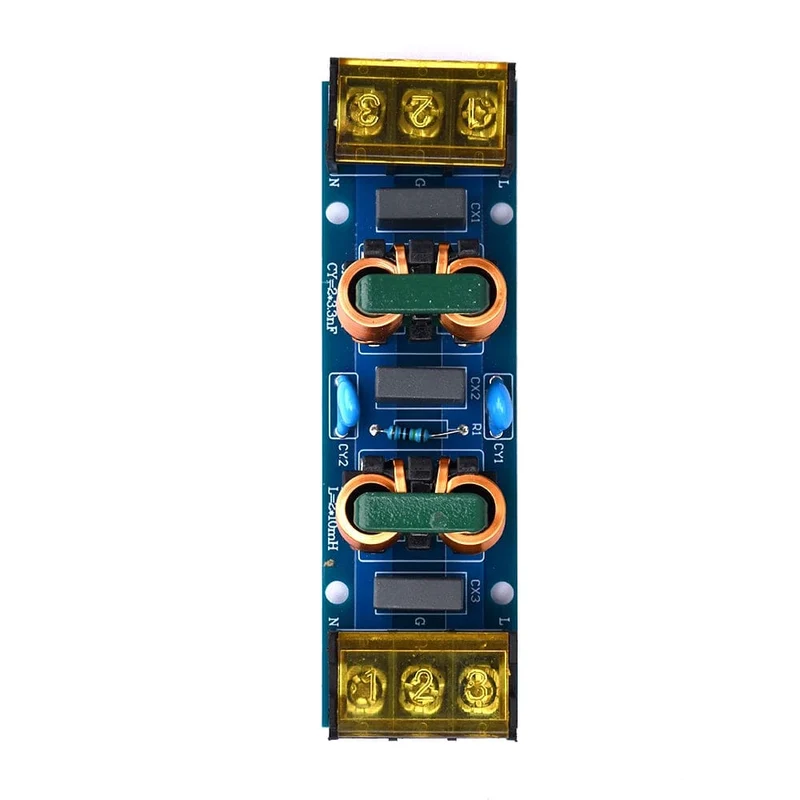

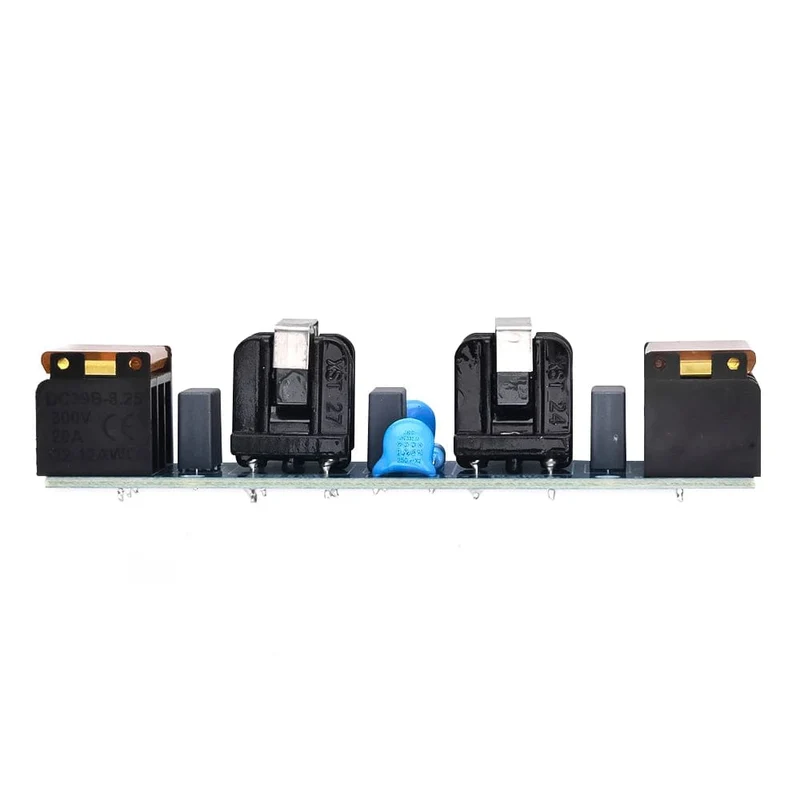

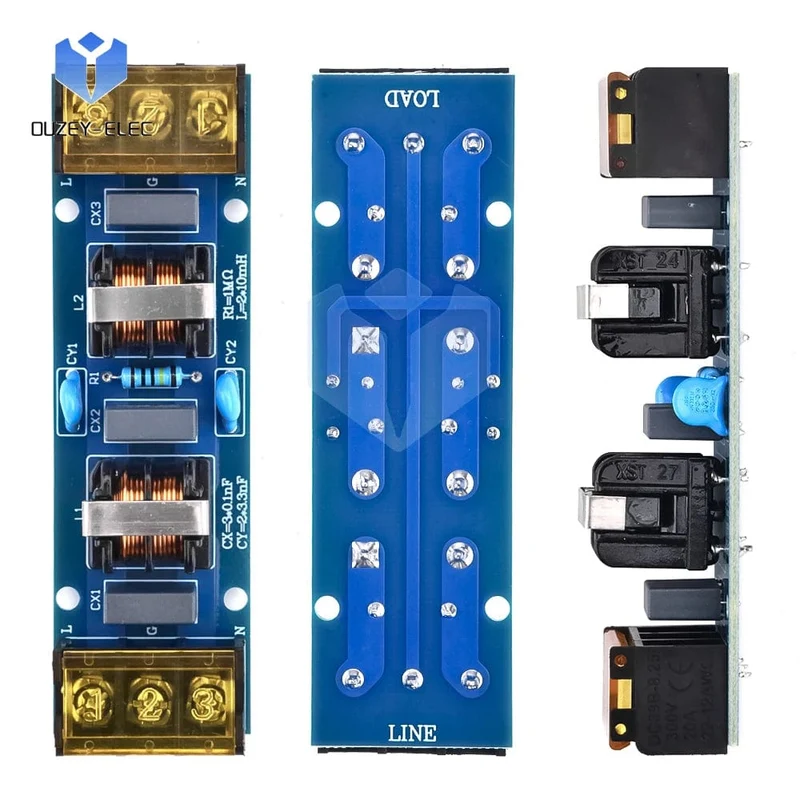

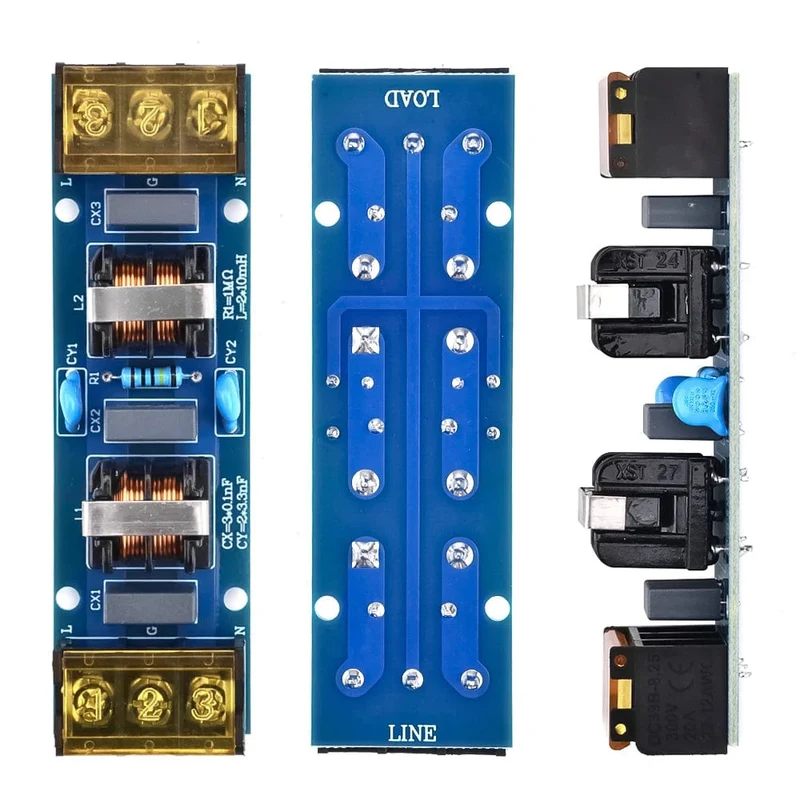

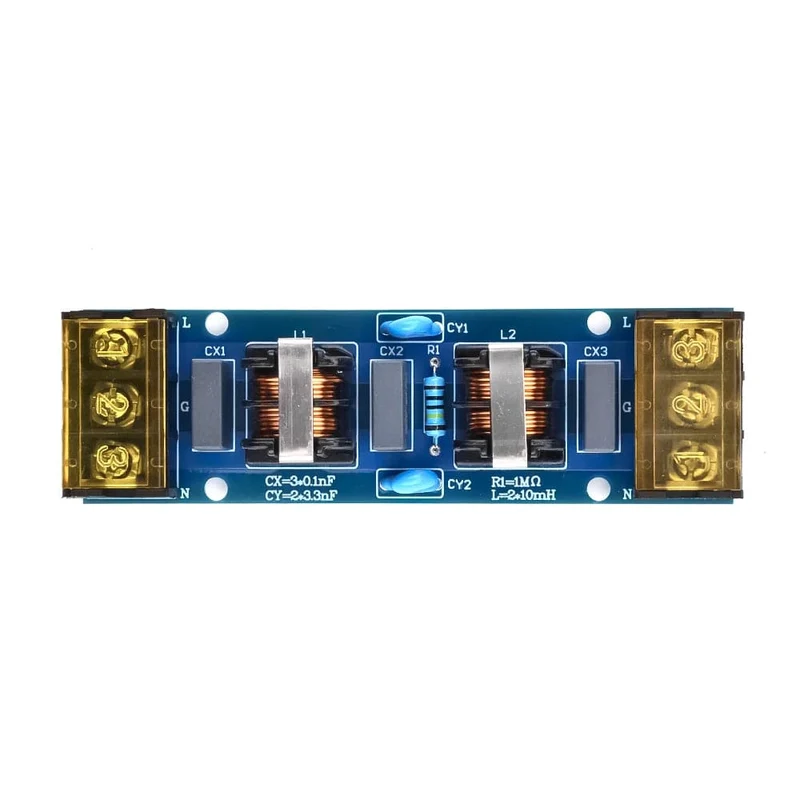

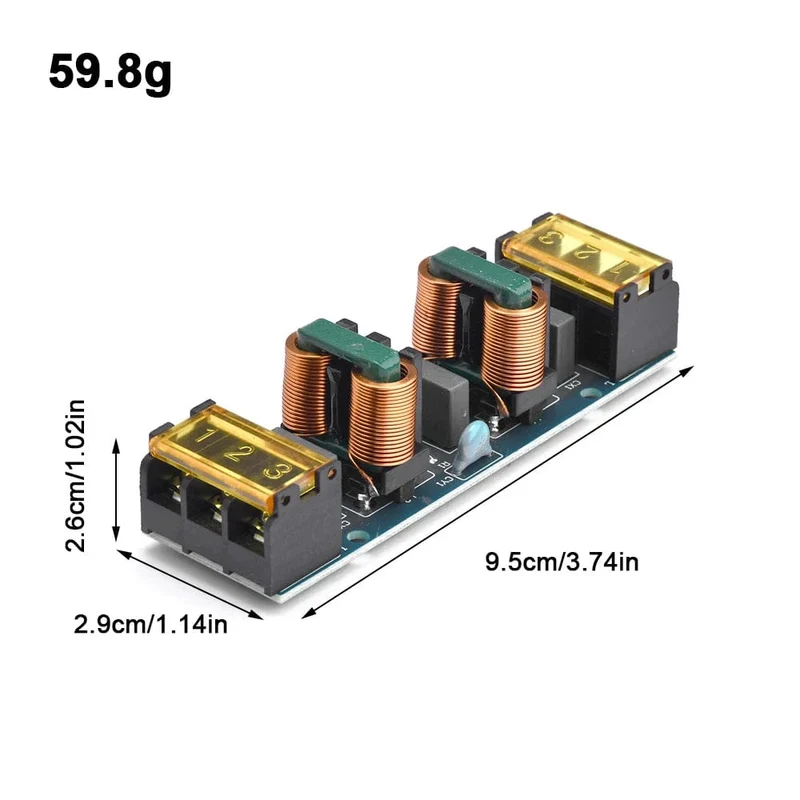

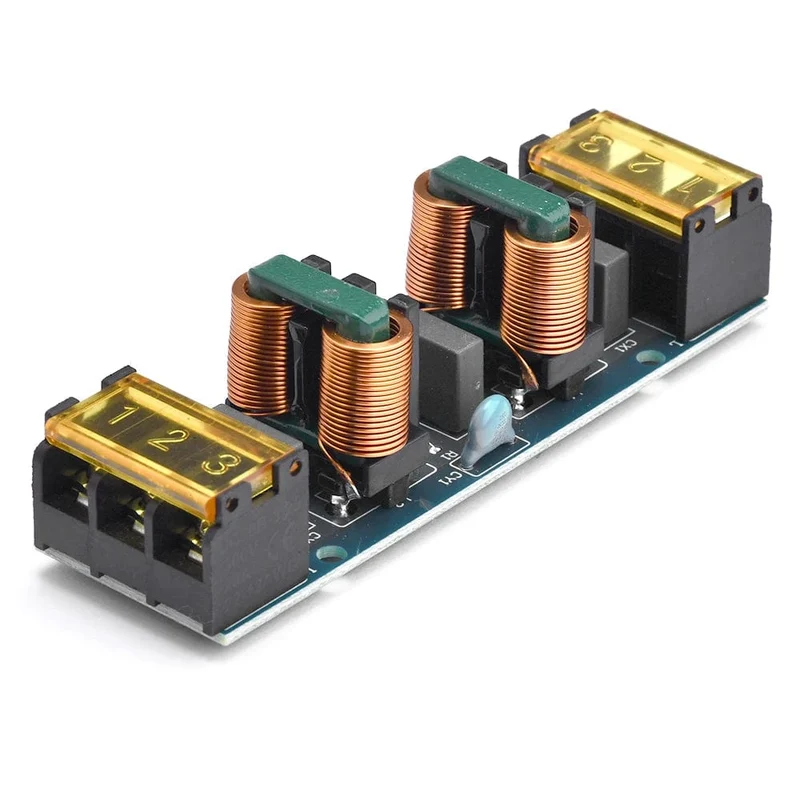

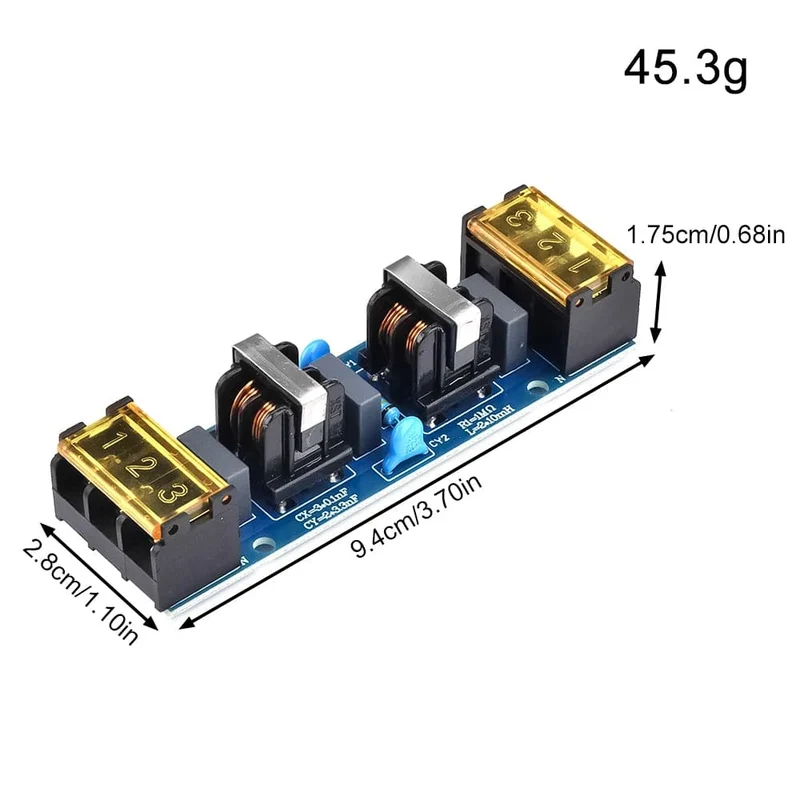

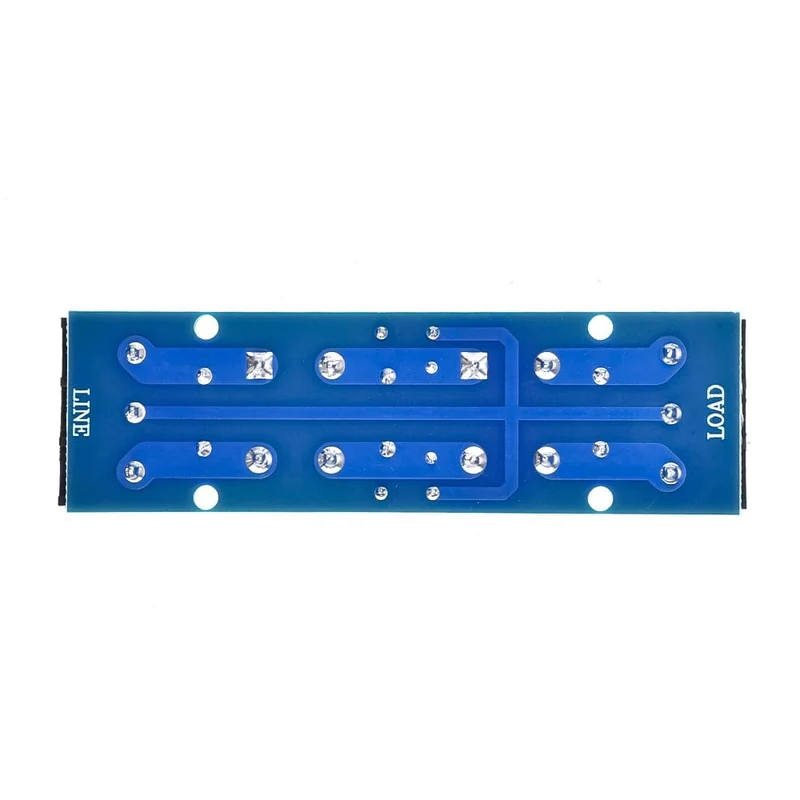

6A/25A Power Filter Board EMI Hohe Frequenz Zwei-Stufen Netzteil Tiefpass Filter Modul Power Management EMI Filter

SPEZIFIKATIONEN

Markenname: occkic

Filtertechnologie: Andere

WIFI: Nein

Erdung: Nichterdung

Zertifizierungsanforderungen: CE

Origin: Festland China

Nennstrom: 6A 25A

Produktparameter:
Spannung: 6A 25A

Produktbeschreibung:
Der EMI-Filter der Stromversorgung ist ein reaktiver Tiefpassfilter, der am Stromeingang elektronischer Geräte installiert wird. Er kann nicht nur die über die Stromleitung des Stromnetzes übertragenen Rauschstörungen unterdrücken, sondern auch verhindern, dass die von den elektronischen Geräten selbst erzeugten hochfrequenten Störsignale an das Stromnetz angeschlossen werden und andere elektronische Geräte gefährden. Daher ist EMI zu einem Gerät geworden, das in elektronischen Geräten installiert werden muss.
Stromversorgungsrauschen ist eine Art elektromagnetischer Interferenz und sein Frequenzspektrum von leitungsgebundenem Rauschen beträgt etwa 10 kHz bis 30 MHz, bis 150 MHz. Je nach Ausbreitungsrichtung kann Stromversorgungsrauschen in zwei Kategorien unterteilt werden: eine ist die externe Interferenz, die von der Stromversorgungs-Eingangsleitung eingeführt wird, und die andere ist das Rauschen, das von elektronischen Geräten erzeugt und über die Stromversorgungsleitung übertragen wird. Dies zeigt, dass Rauschen zu einem bidirektionalen Interferenzsignal gehört und elektronische Geräte sowohl das Objekt von Rauschstörungen als auch eine Rauschquelle sind. In Bezug auf die Entstehungseigenschaften kann Rauschstörung in zwei Arten unterteilt werden: Serienmodusstörung und Gleichtaktstörung. Serienmodusstörung ist das Rauschen zwischen zwei Stromleitungen (als Leitung zu Leitung bezeichnet). Gleichtaktstörung ist das Rauschen von zwei Stromleitungen zur Erde (als Leitung zu Erde bezeichnet). Daher muss der elektromagnetische Interferenzfilter die Anforderungen der elektromagnetischen Verträglichkeit (EMV) erfüllen und muss auch ein bidirektionaler HF-Filter sein. Einerseits soll es die externen elektromagnetischen Störungen herausfiltern, die von der Wechselstromleitung ausgehen, und andererseits verhindern, dass die eigenen Geräte Störgeräusche nach außen abgeben, um den normalen Betrieb anderer elektronischer Geräte in derselben elektromagnetischen Umgebung nicht zu beeinträchtigen. Darüber hinaus kann der EMI-Filter die Serien- und Gleichtaktstörungen unterdrücken.

Hinweis:
Bei der Auswahl des EMI-Filters müssen dessen Betriebsspannung, Betriebsstrom und Stehspannungswert berücksichtigt werden.
Am Stromeingang muss ein EMI-Filter installiert werden, um die abgestrahlten Störungen zu reduzieren
Es ist besser, eine doppelte Klebelinie als Verbindungslinie des EMI-Filters zu wählen, die einige hochfrequente Störsignale eliminieren kann.
Die Eingangs- und Ausgangsleitungen des EMI-Filters dürfen nicht parallel verlaufen. Um die Funktion des Filters zu gewährleisten, muss ein gewisser Abstand eingehalten werden.
Der E-Punkt des EMI-Filters muss guten Kontakt mit der Chassisschale haben und das Erdungskabel muss angeschlossen sein

Paket umfassen:
Modul X1

25A

6A
