Dual BN-220 BN220 BN880 BN-880 GPS GLONASS Antenne Modul M8030 TTL Level Für RC Racing FPV Drone Quadcopter

SPEZIFIKATIONEN

Markenname: Readytosky

Ist elektrisch: Keine Batterie

Origin: Festland China

Material: Verbundwerkstoff

Empfehlen Alter: 14 + y

RC Parts & Accs: Batterien - LiPo

Für Fahrzeugtyp: Flugzeuge

Arbeiten jederzeit weiterbearbeiten können. Jede Präsentation und jeder KI-Avatar, den Sie von Grund auf neu erstellen oder hochladen, : Fahrzeuge & ferngesteuertes Spielzeug

Fernbedienungsgeräte / -geräte: Remote Controller

Artikelnummer: BN220 BN880 GPS-Modul

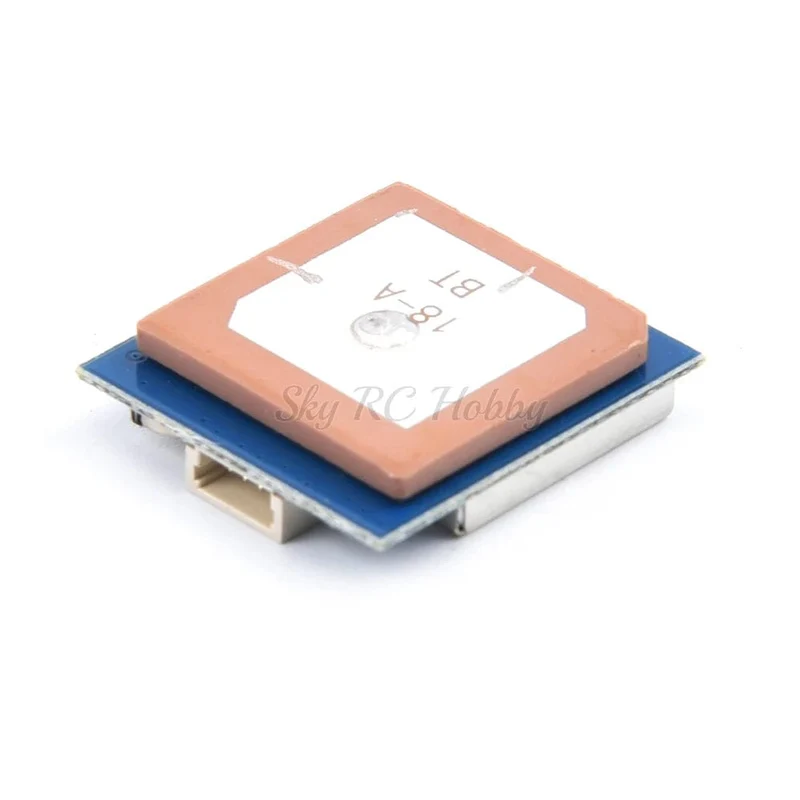

BN-220 GPS-Modul:

    Abmessung: 22mm*20mm*6mm Gewicht: 5.3g Stecker: 1.00 mm Abstand zwischen den 4-Pin-Patchsitzen Spezifikation: Elektrische Eigenschaften Chipsatz: M8030-KT Empfangsformat: GPS, GLONASS, BeiDou, QZSS und SBAS Frequenz: GPS L1, GLONASS L1, BeiDou B1, SBAS L1 Kanäle: 72 Kanalsuche Sensitivität Tracking: -167 dBm Wiedererfassung: -160 dBm Kaltstart: -148 dBm Warmstart: -156 dBm Genauigkeit Horizontale Position: 2.0 m CEP 2D RMS SBAS aktiviert (typischer offener Himmel) Geschwindigkeit: 0.1 m/s 95 % (SA aus) Timing: 1us synchronisiert mit der GPS-Zeit Erfassungszeit Kaltstart: 26 Sekunden Warmstart: 25 Sekunden Heißstart: 1s Daten- und Aktualisierungsrate Unterstützte Rate: 4800 bps bis 921600 bps, Standard 9600 bps Datenebene: TTL oder RS-232, Standard-TTL-Ebene Datenprotokoll: NMEA-0183, Standard NMEA-0183 Einzelnes GNSS: 1Hz-18Hz Gleichzeitiges GNSS: 1 Hz–10 Hz, Standard 1 Hz Betriebsgrenzen Höhe: 50,000 m max Geschwindigkeit: 515 m/s max Beschleunigung: Weniger als 4 g Leistungsaufnahme VCC: Gleichspannung 3.0 V–5.5 V, typisch: 5.0 V Strom: Erfassung 50 mA/5.0 V Betriebstemperatur: -40 °C ~ +85 °C Lagertemperatur: -40 °C bis +105 °C Indikator : TX-LED: blau. Der Datenausgang, TX-LED blinkt PPS-LED: rot. PPS-LED leuchtet nicht, wenn GPS nicht fixiert ist, blinkt, wenn GPS fixiert ist Verdrahtung: GND, TX-Ausgang, RX-Eingang, VCC (3.0 V-5.5 V) Pin Beschreibung:

PIN	PIN-Name	I / O	Beschreibung
1	GND	G	Boden
2	TX	O	Serielle Datenausgabe.
3	RX	I	Serielle Dateneingabe.
4	VCC	I	DC 3.6 V – 5.5 V Versorgungseingang, typisch: 5.0 V

BN-880 GPS-Beschreibung:

Modell:BN-880 Stromversorgung: Gleichspannung 2.8 V ~ 6.0 V, typisch: 3.3 V oder 5.0 V Verbrauch: Erfassung 50 mA bei 5 V Empfangsformat: GPS, GLONASS, BeiDou Empfangskanal: 72 Suchkanal Empfangsempfindlichkeit: Spur -167 dBm Aufnahme: 148 dBm Positionierungszeit: Kaltstart: avg26s Warmstart: durchschnittlich 25 Sekunden Heißstart: avg3s Genauigkeit der horizontalen Positionierung: 2 m bei offenem Wind Ausgangsfrequenz: 1Hz-10Hz, Standard 1Hz Geschwindigkeitsgenauigkeit: 0.1 m/s (ohne Hilfsmittel) Beschleunigungsgenauigkeit: 0.1 m/s (ohne Hilfsmittel) Dynamische Eigenschaften: Maximale Höhe: 18000 m Maximale Geschwindigkeit: 5153 m/s Maximale Beschleunigung: 4G UART-Schnittstelle: UART-Port: TXDA und RXDA Unterstützte Rate: 4800 bps bis 115200 bps, Standard 38400 dps Arbeitstemperatur: -40–+85 °C Lagertemperatur: -40–+85 °C Größe: 28mm x 28mm x 10mm Gewicht: 10g Die Pins des Moduls: SDA,GND,TX,RX,VCC,SCL Merkmale: GPS-Modul, Dual-Modul-Kompass Mit elektronischem Kompass IC HMC5883 1.25 mm Abstand zwischen den 6-Pin-Patchsitzen

Im Lieferumfang enthalten: (Senden Sie es nach Ihren Wünschen)

1 Stück / 2 Stück / 3 Stück BN-220 oder BN-880 GPS-Modul mit Kabeln

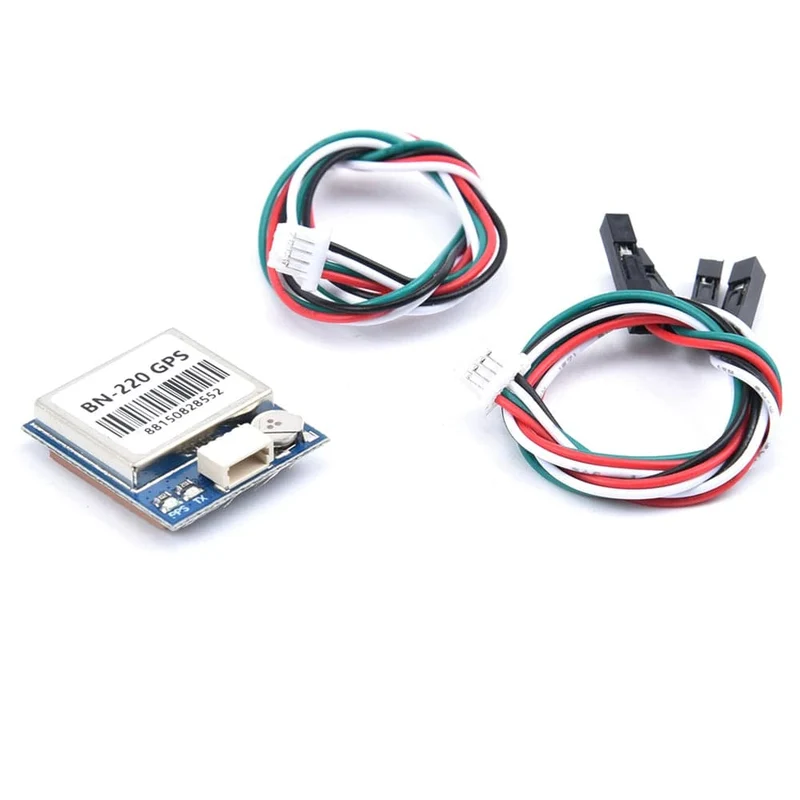

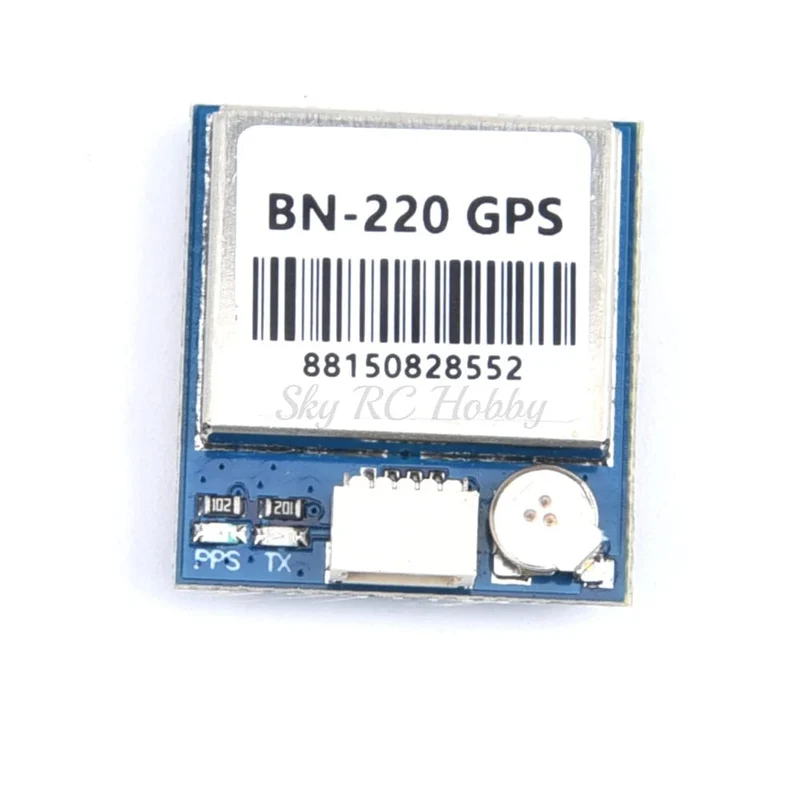

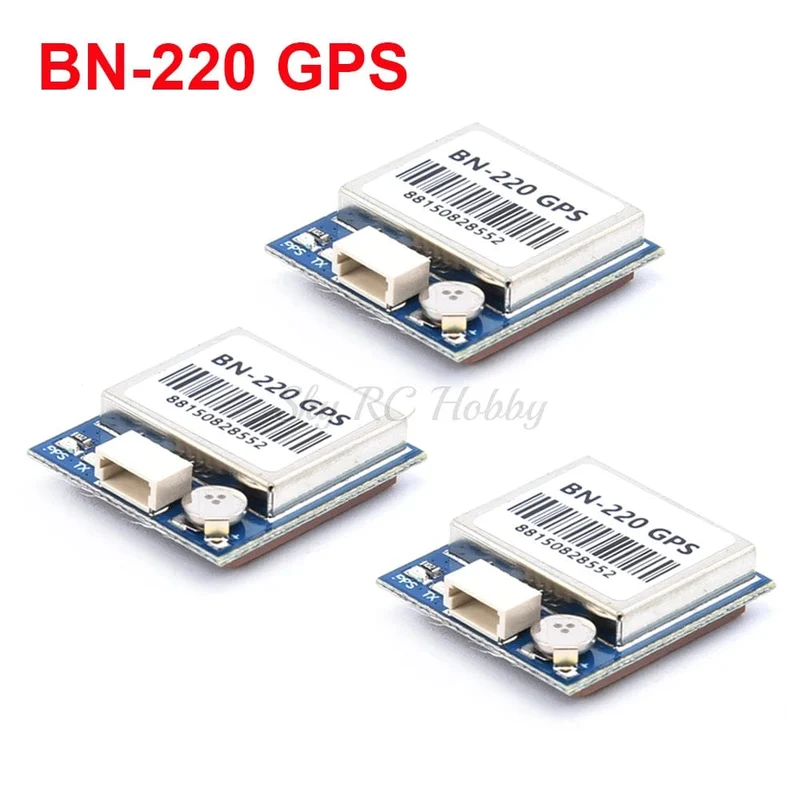

BN-220 GPS:

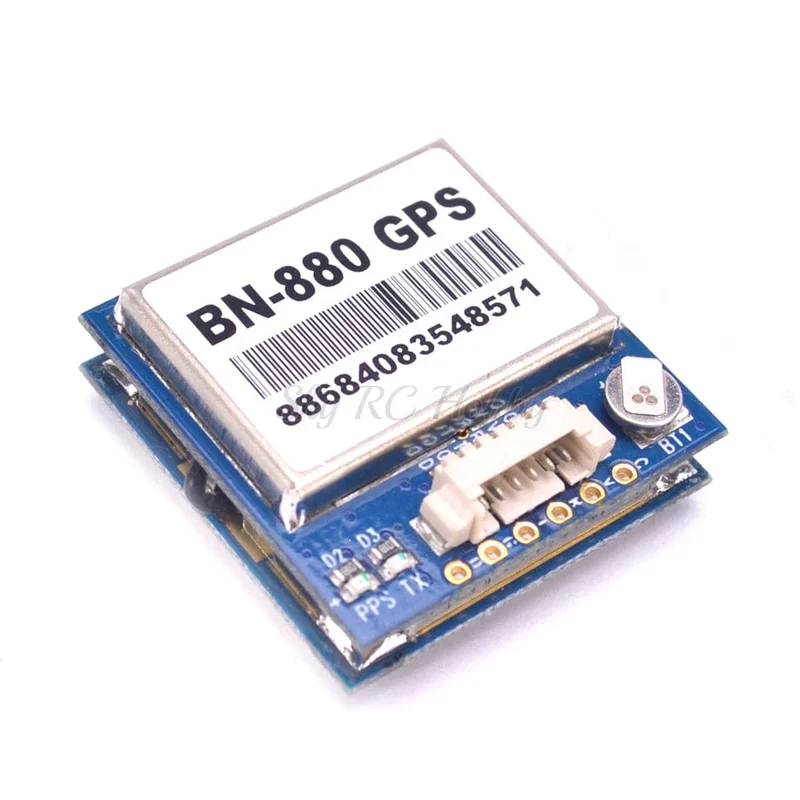

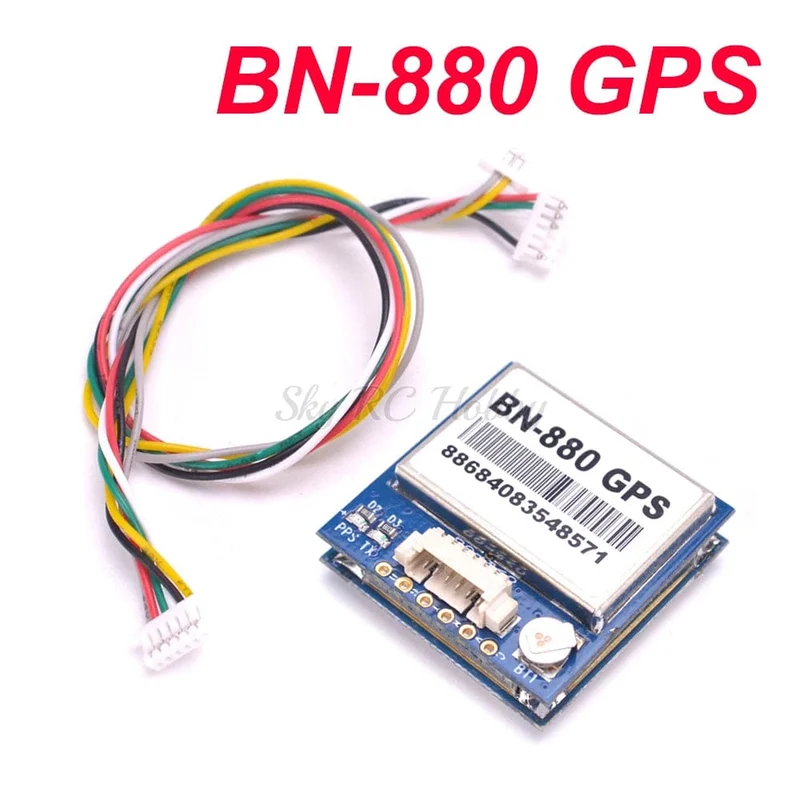

BN-880 GPS:
