DWM1000-Positionsmodul Ultra-Breitband-Innen-UWB-Positionierungsmodul für Differenzpositionierungssystem Niedriger Stromverbrauch

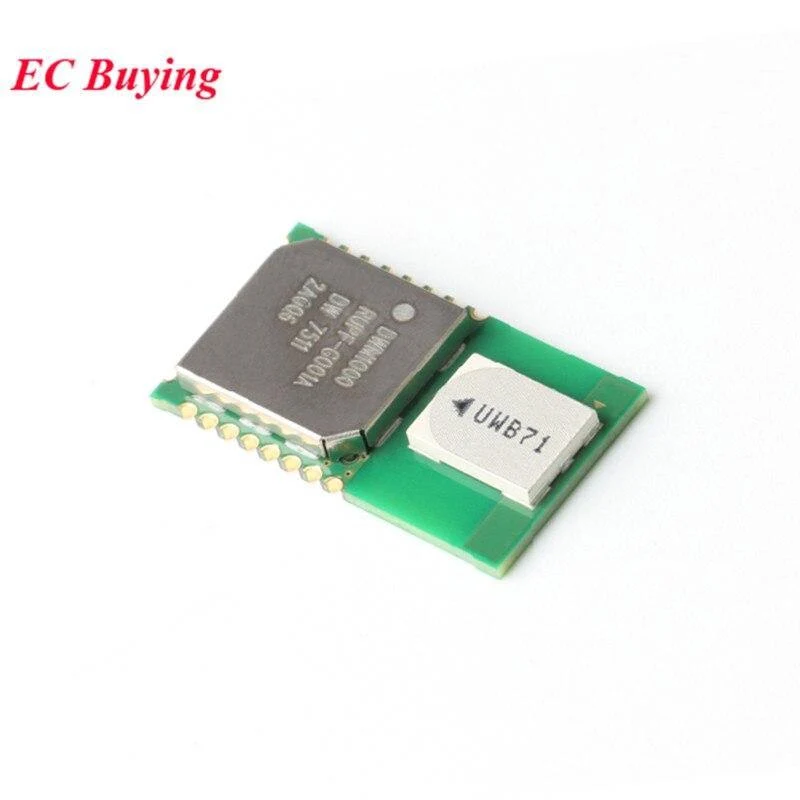

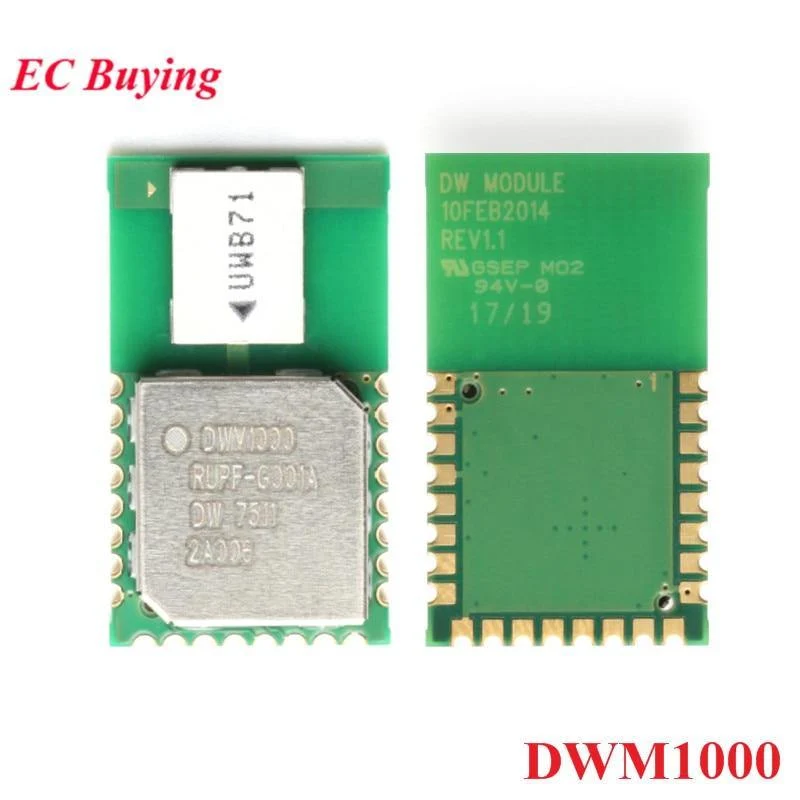

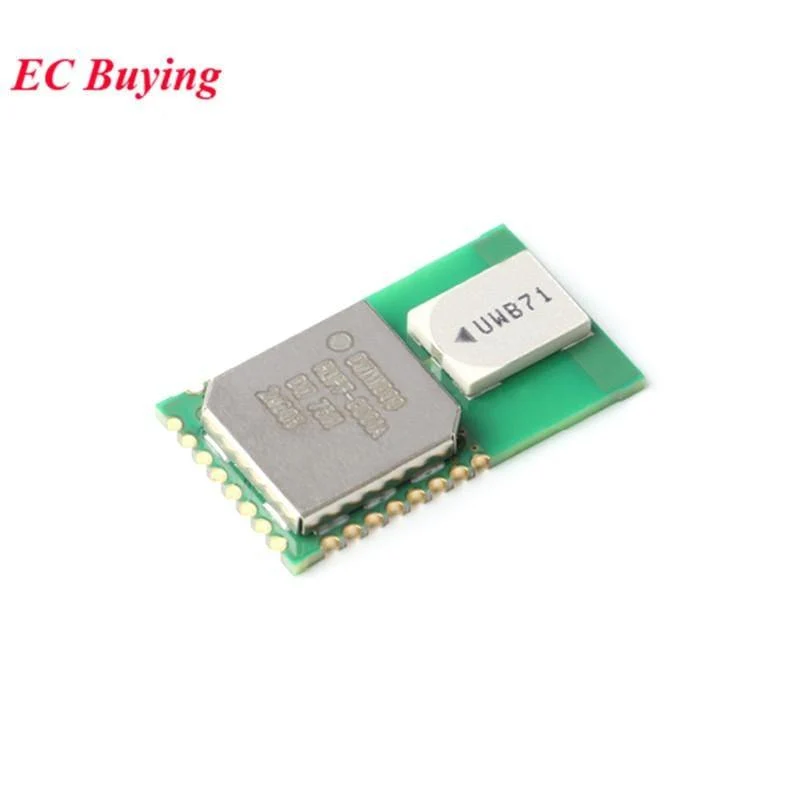

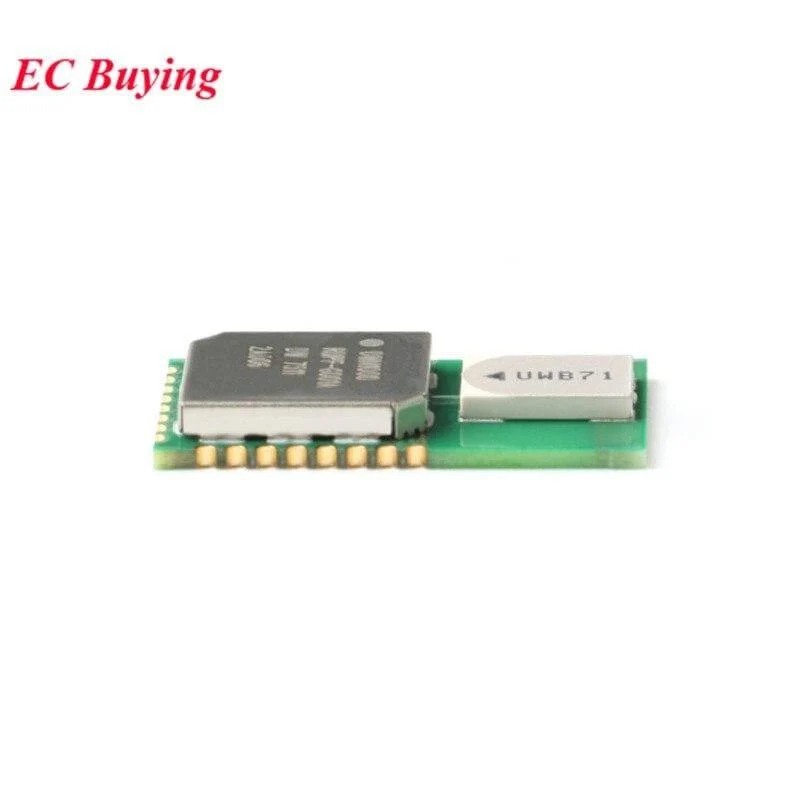

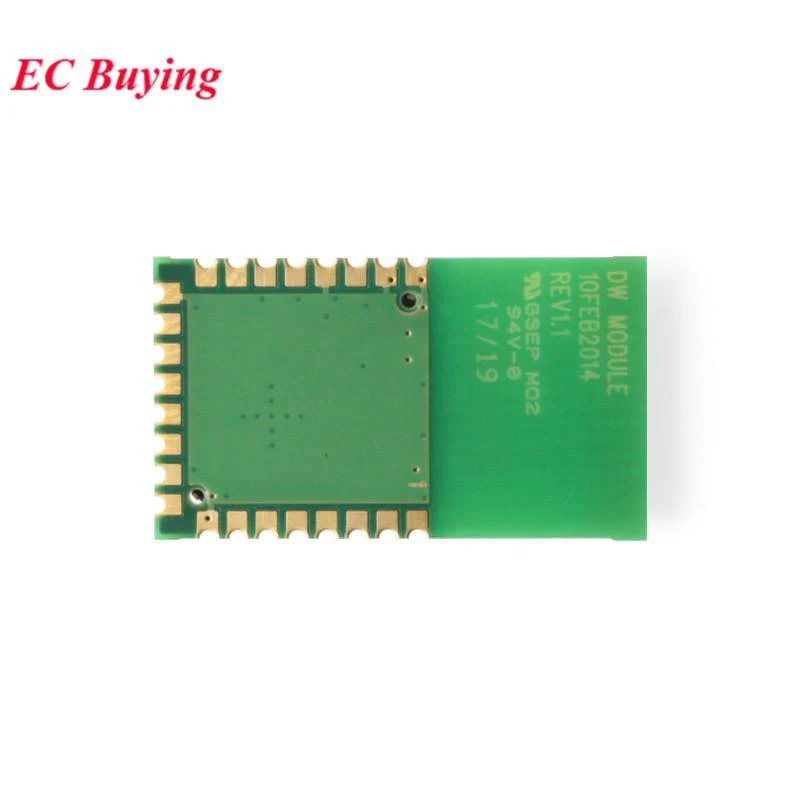

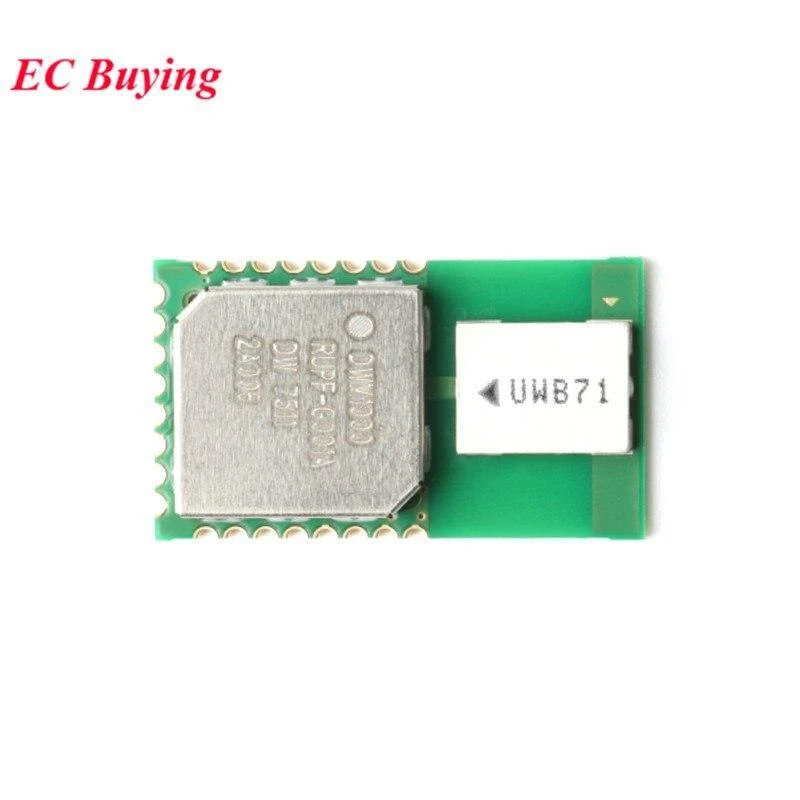

Produktbeschreibung: Das DWM1000-Modul basiert auf dem mit dem DW1000-Chip von Decaway entwickelten Ultra-Breitband-Transceiver-Modul, das die Antenne, den Schaltkreis, das Energiemanagement und den Taktschaltkreis in einem Modul aller HF-Module integriert. Es kann in zwei Richtungen verwendet werden? Entfernungs- oder Zeitdifferenz-Positionierungssysteme zur Positionierung von Objekten mit einer Genauigkeit von 10 cm und Unterstützung von bis zu 6.8 Mbit/s   Haupteigenschaften: Konform mit IEEE 802.15.4-2011 UWB Unterstützt 4 HF-Bänder von 3.5 GHz bis 6.5 GHz Programmierbare Senderausgangsleistung Vollständig kohärenter Empfänger, maximale Reichweite und Genauigkeit Entwickelt, um der FCC- und ETSI-UWB-Spektrumsmaskierung zu entsprechen Versorgungsspannung 2.8 V bis 3.6 V Niedriger Stromverbrauch 110 Kbit/s, 850 Kbit/s, 6.8 Mbit/s Datenrate Für Anwendungen mit hohem Datendurchsatz beträgt die maximale Paketlänge 1023 Byte Integrierte Mac-Unterstützung Unterstützt bidirektionale Entfernungsmessung und Zeitdifferenz SPI-Schnittstelle mit dem Host-Prozessor 23 mm x 13 mm x 2.9 mm 24-poliges Seitensteckplatzgehäuse   Die wichtigsten Vorteile: Vereinfachen Sie die Integration ohne HF-Design Markieren Sie den genauen Standort von Objekten, um die Geschäftseffizienz zu steigern Kosten senken Die erweiterte Kommunikationsreichweite minimiert den Infrastrukturbedarf in RTL Hohe Mehrweg-Fading-Immunität Unterstützt eine sehr hohe Etikettendichte in RTL Niedrige Kosten für kostengünstige Lösungen Der geringe Stromverbrauch verringert die Notwendigkeit, Batterien auszutauschen, und senkt die Lebenszeitkosten des Systems   Anwendungsgebiet: Ein genaues Echtzeit-Positionierungssystem (RTL), das in verschiedenen Märkten ein bidirektionales Entfernungs- oder Zeitdifferenzschema verwendet. Standortbezogenes drahtloses Sensornetzwerk (WSN)   Blockdiagramm des DWM1000-Moduls:   DWM1000-Pin-Karte:
