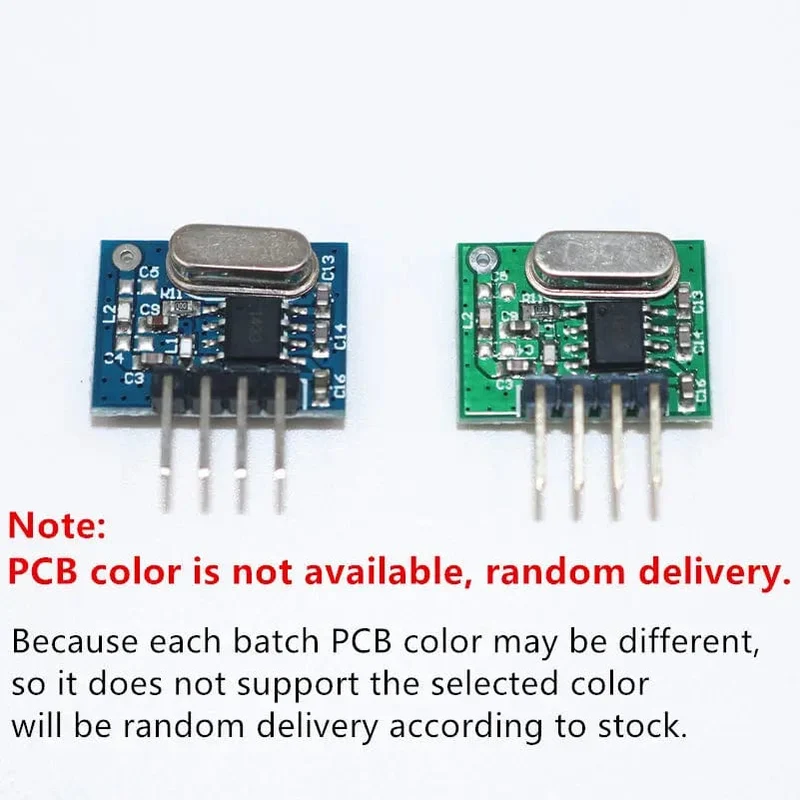

GERMA 433 MHz Superheterodyne RF Empfänger und Sender Modul Für Arduino Uno Wireless Modul Diy Kit 433 MHz Fernbedienung

SPEZIFIKATIONEN

Markenname: GERMA

Arbeiten jederzeit weiterbearbeiten können. Jede Präsentation und jeder KI-Avatar, den Sie von Grund auf neu erstellen oder hochladen, : Beleuchtung

Arbeiten jederzeit weiterbearbeiten können. Jede Präsentation und jeder KI-Avatar, den Sie von Grund auf neu erstellen oder hochladen, : Elektrische Tür

Arbeiten jederzeit weiterbearbeiten können. Jede Präsentation und jeder KI-Avatar, den Sie von Grund auf neu erstellen oder hochladen, : Automatisierte Vorhänge

Arbeiten jederzeit weiterbearbeiten können. Jede Präsentation und jeder KI-Avatar, den Sie von Grund auf neu erstellen oder hochladen, : SWITCH

Origin: Festland China

Drahtlose Kommunikation: RF

Unterstützung APP: Nein

Zertifizierungsanforderungen: CE

Zertifizierungsanforderungen: RoHS

Frequenz: 433 MHz

Kanal: 1

Verpackung: Nein

Artikelnummer: RX470-4 WL102-341 433 MHz Universal-Funkmodul für Smart Home-Lampe

Funktion: Superheterodyn-HF-Empfänger

Anwendungsumgebung Fernbedienungsschalter, Empfängermodul, Motorräder, Produkte zur Diebstahlsicherung von Autos, Sicherheitsprodukte für das Zuhause, elektrische Türen, Rollläden, Fenster, Fernbedienungssteckdose, LED-Fernbedienung, Audio-Fernbedienung für elektrische Türen, Garagentor-Fernbedienung, Fernbedienung für Schiebetüren, Fernbedienung für Volumentore, Schwenktüren, ferngesteuerter Türöffner, Steuersystem für Türschließgeräte, ferngesteuerte Vorhänge, Alarm-Host, Alarm, ferngesteuertes Motorrad, ferngesteuerte Elektroautos, ferngesteuerte MP3-Steuerung.

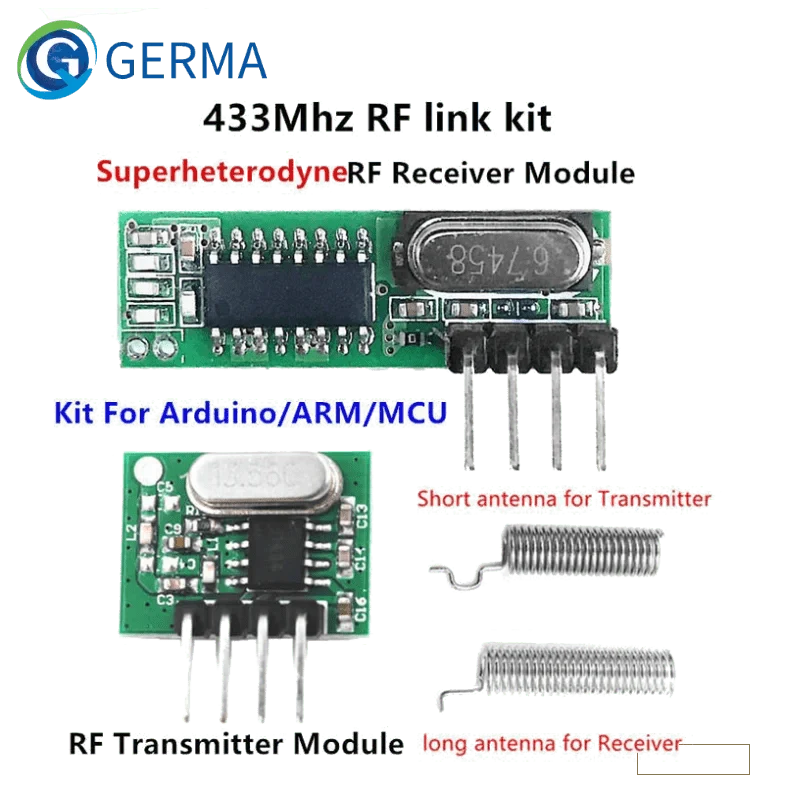

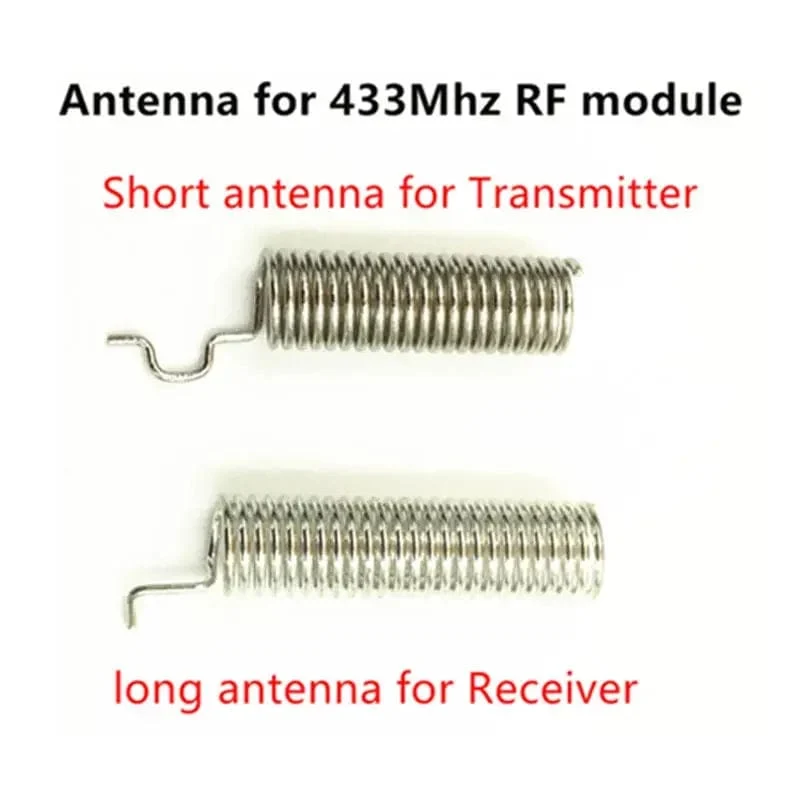

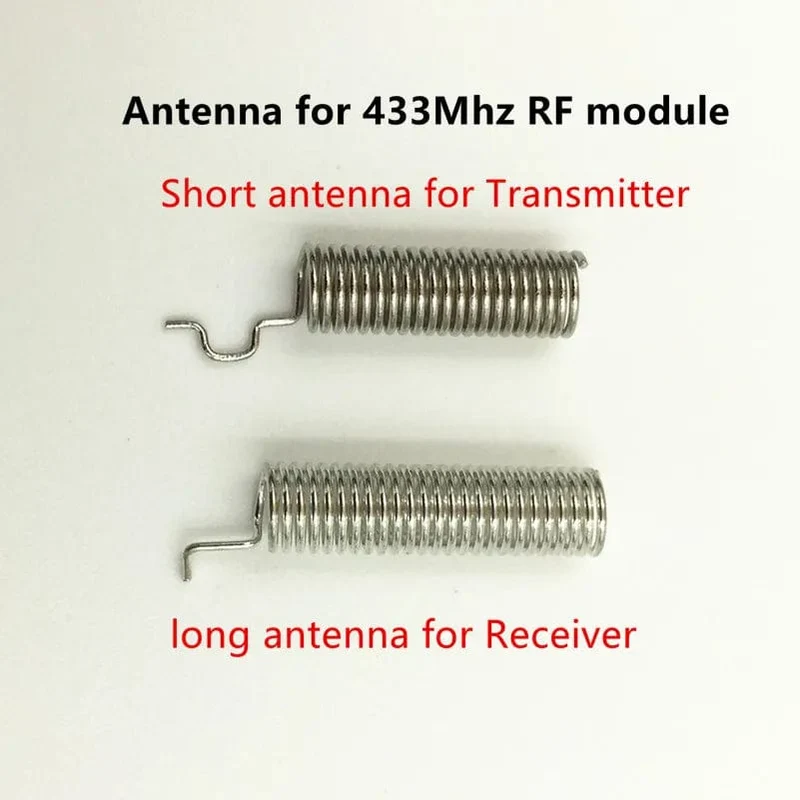

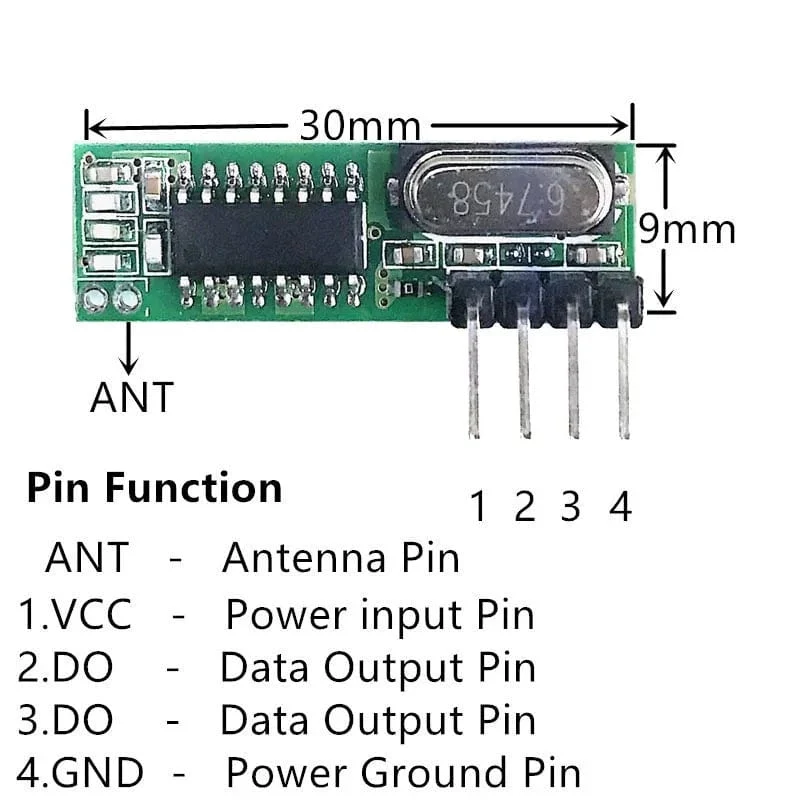

Lieferumfang: Empfängermodul (RX470-4) * 1 Stück Sendermodul (WL102-341) * 1 Stück Antenne * 2 Stück   ( Kurze Antenne für Sender ;  lange Antenne für Empfänger. )       Produktbeschreibung* [ Empfängermodul e ] P Produktmodell: RX470-4 (RX470-4 ist eine verbesserte Version von WL101-341, stabilere Leistung, schnellere Datenübertragung) RX470-4   drahtloser Überlagerungsempfänger Modul empfängt UHF ASK-Demodulatoren unterstützen ASK- und OOK-Modulation. Das Empfängermodul hat eine hohe Empfindlichkeit (-108 dBm), Geringer Stromverbrauch und hoher Dynamikbereich (über 60 dB). Das Modul verwendet einen hochintegrierten Chip, eingebaute rauscharme Frontend-Verstärker, Mischer, Filter, Frequenzsynthesizer-Schaltkreise usw., um die Signaloptimierung zu maximieren.   Produkt-Eigenschaften 1. Unterstützt ASK/OOK-Modulation, die Empfängerempfindlichkeit beträgt -108 dBm; 2. Betriebsfrequenz: 433.92 MHz, Bandbreite von ca. ± 150 KHz; 3. Netzeingangsspannungsbereich: 2.2 V – 5 V; Arbeitsstrom: Typ: 2.1 mA (Anforderung: VDD = 5 V); Typ: 2.1 mA (Anforderung: VDD = 3 V) 4. Ruhestrom: 1 uA 5. Niedriger Stromverbrauch; 6. gute Selektivität und Unterdrückung von Störstrahlung, problemlose Erlangung der internationalen CE/FCC-Zertifizierung; 7. Gute Unterdrückung der lokalen Oszillatorstrahlung, mehrere Empfängermodule können miteinander arbeiten (d. h. mehr als ein einziges Modul), ohne sich gegenseitig zu stören, und können zusammen verwendet werden, ohne die Empfangsentfernung zu beeinträchtigen. 8. Mehrere Übertragungsraten, das allgemeine Modul für 2 kHz, bis zu 10 kHz; 9. Temperaturbereich: -40-85 ° C 10. Ultrakleine Größe von 30 × 9 × 1 (mm) (kann je nach Kunde angepasst werden) 11. Externe Antenne: 32 cm einadriger Draht, spiralförmig gewickelt

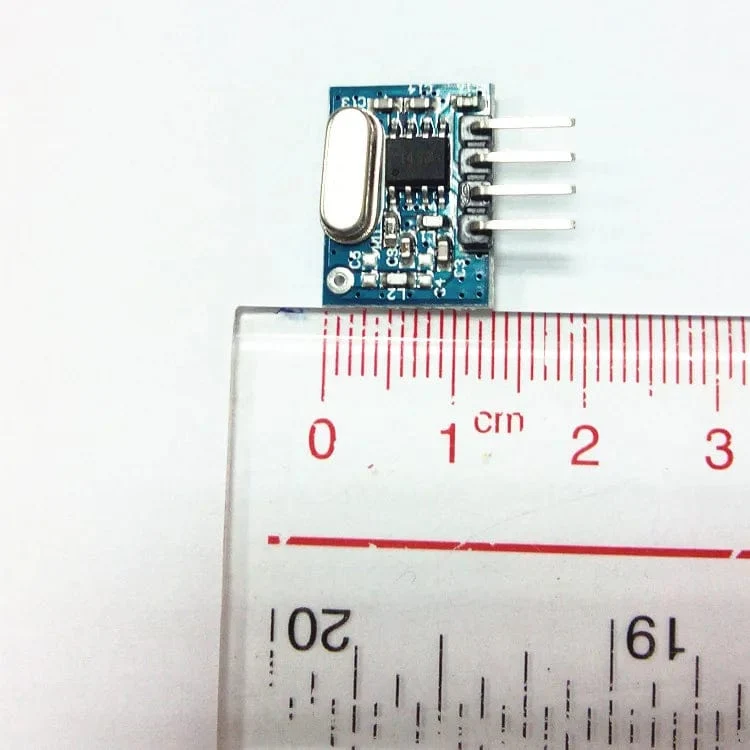

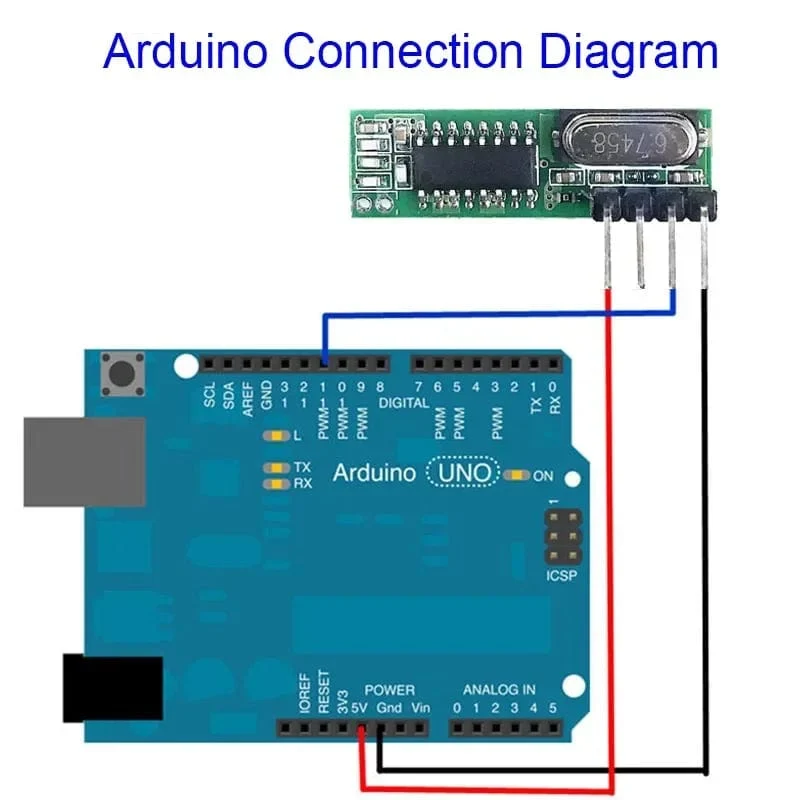

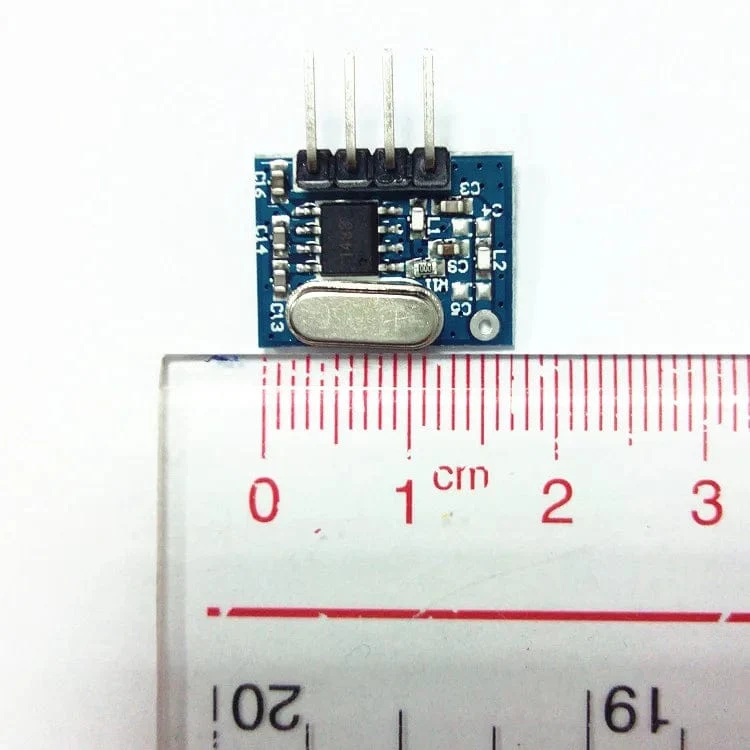

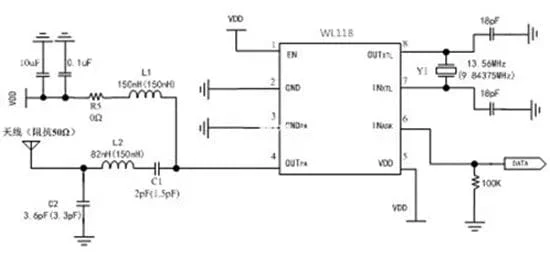

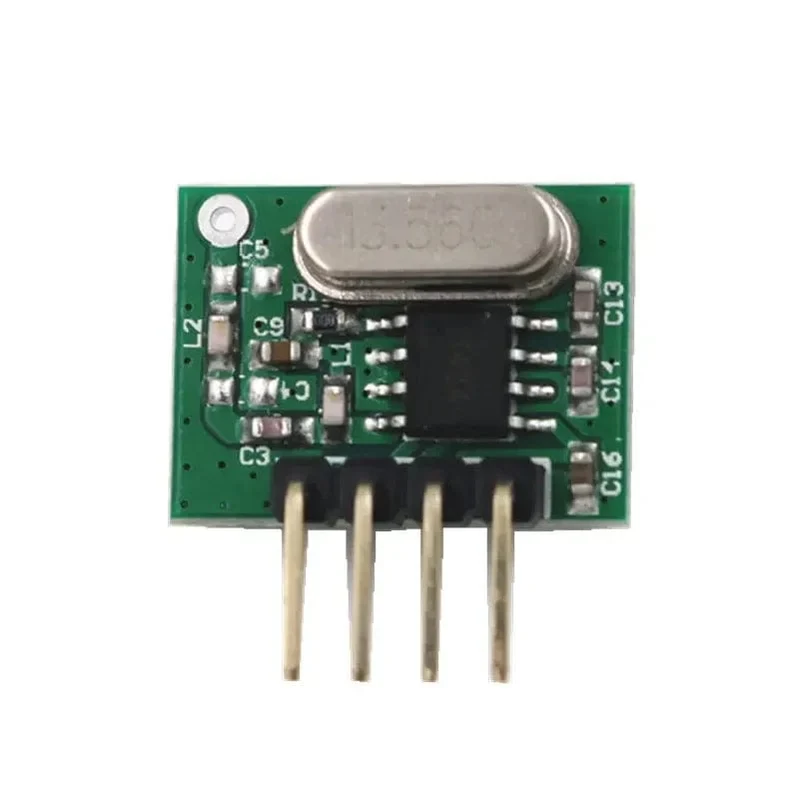

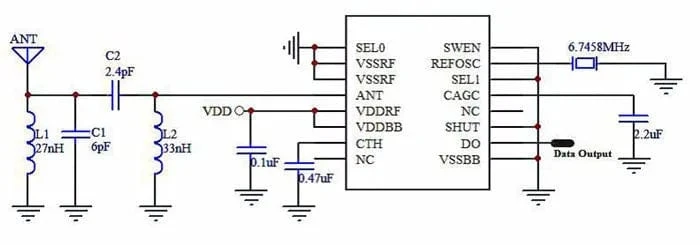

Schaltpläne (433.92 MHz, 2.5 kbps, typischer Schaltkreis)     Diese HF-Module sind bei Arduino-Tüftlern sehr beliebt. Die 433 MHz werden bei zahlreichen Anwendungen eingesetzt, die eine drahtlose Steuerung erfordern. Diese Module sind sehr günstig und können mit jedem Mikrocontroller (MCU) verwendet werden.   Links Beispiel:         [Sendermodul] Produktmodell: WL102-341 Das Sendermodul WL102-341 ist ein UHF-ASK-modulierter Sender, der ASK- und OOK-Modulation unterstützt. Das Sendermodul integriert eine analoge PLL-Schaltung und eine ASK-Modulationsschaltung mit einem hohen Integrationsgrad usw. und kann für drahtlose Kommunikation mit kurzer Reichweite verwendet werden. Betriebsfrequenz 433 MHz, Sendeleistung größer als 11 dBm.   Produkt-Eigenschaften 1. Unterstützt ASK/OOK-Modulation, Sendeleistung ist größer als 11 dBm; 2. Betriebsfrequenz: 433.92 MHz; 3. Netzeingangsspannungsbereich: 2.0 V – 3.6 V; 4. Der Strom im Abschaltmodus mit geringem Stromverbrauch beträgt weniger als 1 uA. 5. Übertragungsrate bis zu 20 KHz; 6. Startentfernung: 20-200 Meter 7. Größe: 16 * 12 * 1 mm 8. externe Antenne: 25 cm gewöhnliche Multi-Core- oder Single-Core-Leitung 9. Temperaturbereich: -45-85  ° C   Schaltpläne         Anwendungen 1. drahtloser Netzschalter, Steckdose, Fernbedienungsschalter, Empfängermodul, 2. Zugangskontrolle, Elektroautos, Motorräder, Produkte zur Diebstahlsicherung von Kraftfahrzeugen, Ferntüröffner, Schließer-Kontrollsystem 3. Sicherheit, Überwachungssysteme, Home Security-Produkte, elektrische Türen, Alarm-Host, Alarm 4. Zimmersteuerungen, Rolltore, Fenster, Fernbedienung Steckdose, Fernbedienung LED, Fernbedienung Audio Fernbedienung elektrische Türen, Garagentor Fernbedienung, Fernbedienung versenkbare Türen, Fernbedienung Rolltore, Schiebetür 5. Smart-Home-Produkte, Fernbedienung Vorhänge, Remote MP3, Audio

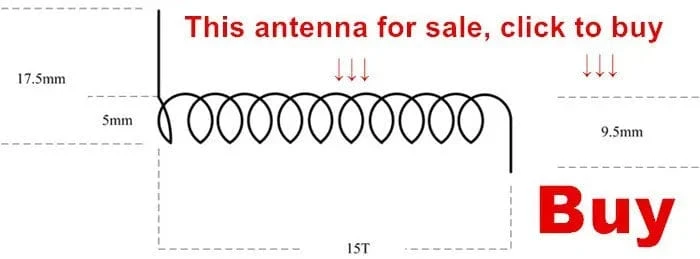

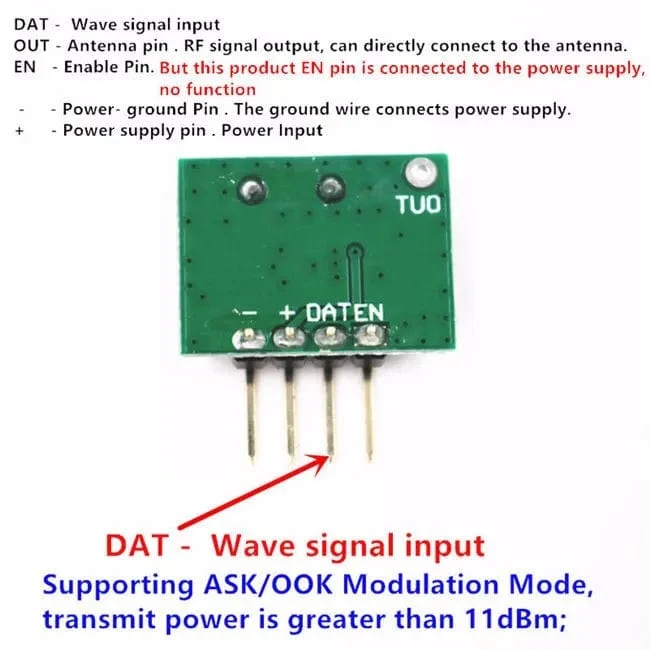

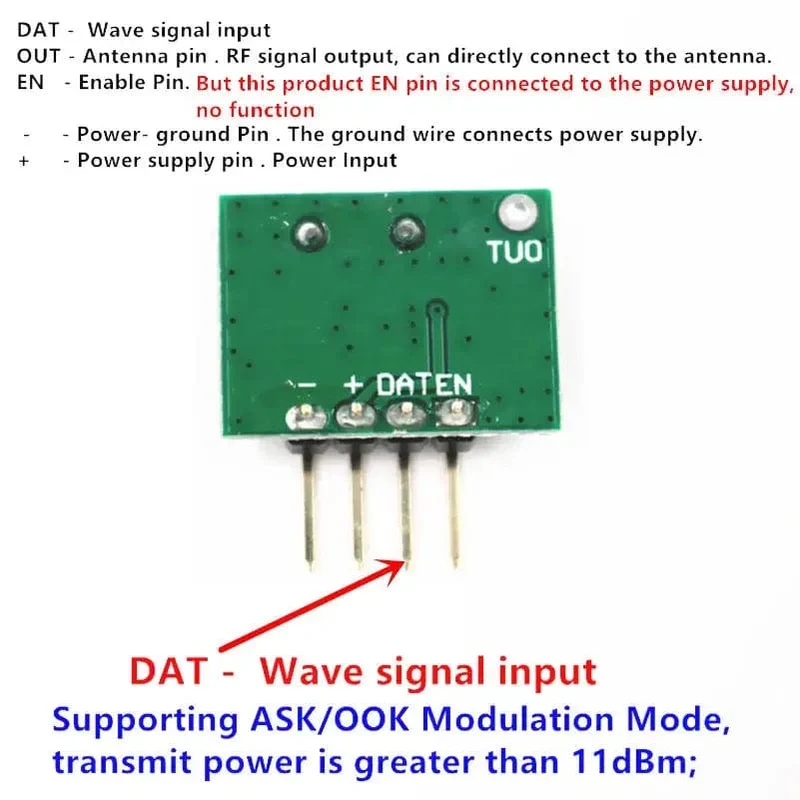

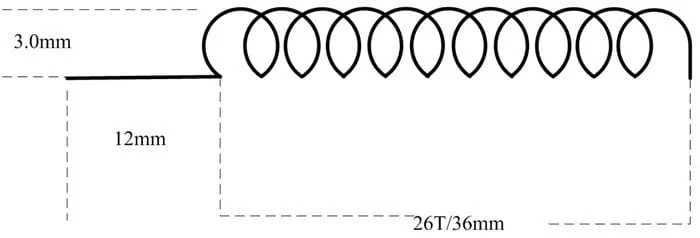

      Die PIN-Bestimmung des Sendermoduls:   DAT - Wellensignaleingang OUT   - Antennenstift. HF-Signalausgang t, c und direkt mit der Antenne verbinden. EN      - Pin aktivieren.  Aber dieser Produkt-EN-Pin ist mit der Stromversorgung verbunden, keine Funktion  -         - Strom-Erdungsstift. Das Erdungskabel verbindet die Stromversorgung. +       - Stromversorgungsstift. Stromeingang      Antennenauswahl Beschreibung   Allgemeiner Anwendungsmodus  Für den allgemeinen Anwendungsmodus ,die Antenne kann die allgemeinen Spezifikationen vom Markt direkt übernehmen; Die konkreten Informationen lauten wie folgt: Der Leiterdurchmesser des Antennenkerns (einschließlich der Antennenhaut) beträgt 1.0 mm (außer der Antennenhaut): 0.5 mm. ; Die Kabellänge des Schweißendes: 17.5 mm, die Kabellänge des Antennenanschlusses: 9.5 mm; Der Durchmesser der Antennenwicklung (einschließlich der Antennenhaut): 5 mm; Die Windungszahl der Wicklung: 15 Windungen   Die schematische Zeichnung:           Der spezielle Verbesserungsmodus   Wenn Sie eine größere Kommunikationsdistanz benötigen, kann der allgemeine Anwendungsmodus nicht ausreichen. Der spezielle Erweiterungsmodus ermöglicht daher eine größere Kommunikationsdistanz und die spezifischen Informationen lauten wie folgt:   433-MHz-Antenne   Der Leiterdurchmesser des Antennenkerns (einschließlich der Antennenhaut): 1.0 mm; (außer der Antennenhaut): 0.35 mm Die Drahtlänge des Schweißendes: 12mm Der Durchmesser der Antennenwicklung (außer der Antennenhaut): 3.0 mm; Die Windungszahl der Wicklung: 26 Windungen; Die Länge der Wicklung: 36 mm   Die schematische Zeichnung:
