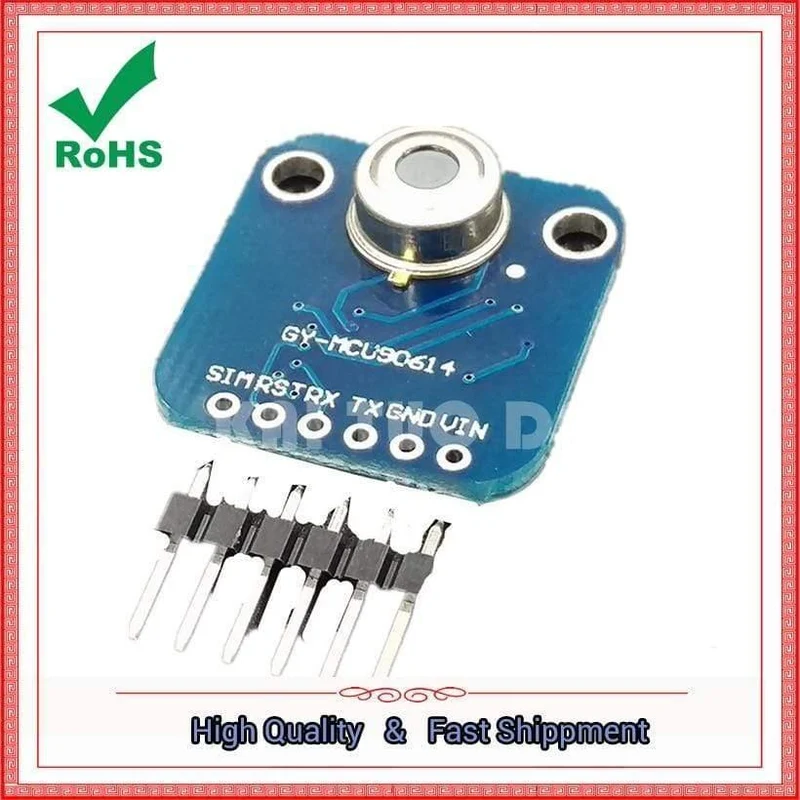

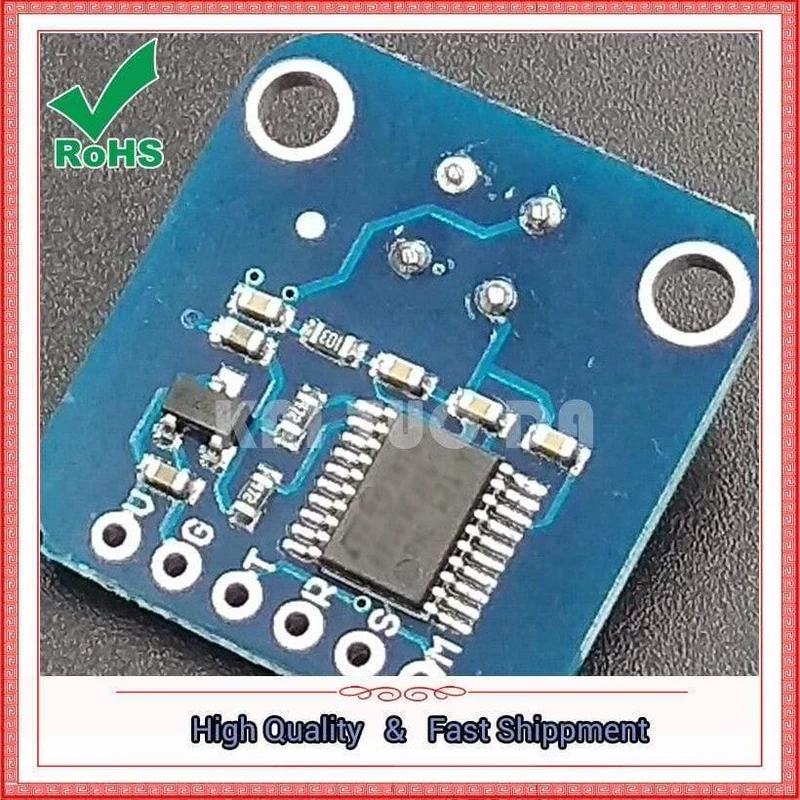

GY-MCU90614-BAA Serielle Schnittstelle Berührungsloses Infrarot-Temperaturmessmodul MLX90614-BAA-Karte

Stromversorgung: 3-5V

Aktuell: 5ma

Baudrate: 9600 oder 115200

Standardmäßige automatische Ausgangsfrequenz: 14 Hz

Messbereich:

-40 ... + 125 ° C für Umgebungstemperatur -70 ... + 380 ° C zur Messung der Zieltemperatur Messabstand: 1-2cm nah

Größe: 21.5 lang * 23 breit * 6.3 hoch

-------------------------------------------------- ---------------------

Einverständniserklärung

 Serielles Sendebefehlsbyte:

(1), Serielle Kommunikationsparameter (Standardwert für die Baudrate9600 bps, Kann per Software eingestellt werden)

 Die folgenden sind die gleichen wie die "Baudrate:9600 bpsPrüfziffer:N.Datenbits:8Stoppbit1

Baudrate:115200 bpsPrüfziffer:N.Datenbits:8Stoppbit1

(2), Moduleingabebefehle,Von einem externen Controller gesendetGY-MCU90614Modul (hexadezimal)

Die folgenden sind die gleichen wie die "1, Rahmenkopf:0xa5

Anweisungsformat: Header+Unterricht+Checksum(8bit)(Zum Beispiel das automatische Lesen des Temperaturbefehls= 0xA5 + 0x45 + 0xEA)

2, Befehl Befehl:

Kontinuierlicher Ausgabebefehl:

0xA5 + 0x45 + 0xEA ----------------Die Temperaturdaten (das Modul gibt den Datentyp als zurück0x45)

Ausgabebefehl abfragen:

0xA5 + 0x15 + 0xBA ----------------Die Temperaturdaten (das Modul gibt den Datentyp als zurück0x45)

Konfigurationsanleitung:(Neustart nach dem Inkrafttreten)

Konfiguration der Baudrate:

0xA5 + 0xAE + 0x53 --------------- 9600(Default)

0xA5 + 0xAF + 0x54 --------------- 115200

Die Temperaturdatenkonfiguration wird automatisch mit Strom versorgt:

0xA5 + 0x51 + 0xF6 --------------Leistungsabgabe automatisch nach Leistungsdaten(Standard)

0xA5 + 0x52 + 0xF7 --------------Die Temperaturdaten werden nach dem Einschalten nicht automatisch ausgegeben

Einverständniserklärung

 Serienempfang:

(1), Serielle Kommunikationsparameter (Standardwert für die Baudrate9600 bps, Kann per Software eingestellt werden)

 Die folgenden sind die gleichen wie die "Baudrate:9600 bpsPrüfziffer:N.Datenbits:8Stoppbit1

Baudrate:115200 bpsPrüfziffer:N.Datenbits:8Stoppbit1

(2), Das Modulausgabeformat, das jeder Frame enthält9Bytes (hexadezimal):

 Byte0: 0x5AFrame-Header

 Byte1: 0x5AFrame-Header

Byte2: 0X45Dieser Rahmendatentyp0X45: Temperaturdaten)

 .Byte3: 0x04Die Datenmenge (unten4Datum2Als Beispiel)

 .Byte4: 0x00 ~ 0xFFfrustrierten1Highs8Bit

 .Byte5: 0x00 ~ 0xFFfrustrierten1niedrig8Bit

 .Byte6: 0x00 ~ 0xFFfrustrierten2Highs8Bit

.Byte7: 0x00 ~ 0xFFfrustrierten2niedrig8Bit

.Byte8: 0x00 ~ 0xFFPrüfsumme (vorherige Daten akkumuliert und nur niedrig)8Bisschen) Die folgenden sind die gleichen wie die "

(3), Datenberechnungsmethode

Temperaturberechnungsmethode :

Temperatur=Highs8Bit<| = "" 8 = "" 8 = "">niedrig8Bit (das Ergebnis ist der tatsächliche Winkel multipliziert mit100)

   Beispiel: sendenAnweisung:A5 45 EA, erhaltenEin Datenrahmen:

<5a - = "" - = "" - = "" - = "" - = "" - = "" - = "" - = "" 04 = "" 0c = "" 0d = "" 19 = "" 45 = 5a = 78 = a7 =>

  SaidTO(Unterzeichnet16bit, Angabe der Zieltemperatur):TO = 0x0C78 / 100 = 31.92°

  SaidTA(Unterzeichnet16bit, Anzeige der Umgebungstemperatur):TO = 0x0D19 / 100 = 33.53°

Anleitungen

 Das Modul für die seriellen Ausgabedaten, der Benutzer über die serielle Schnittstelle, sendet Ausgabeanweisungen, wie z0xA5 + 0x45 + 0xEAAn das Modul gibt das Modul kontinuierlich die Temperaturdaten aus. Wenn Sie die Abfrageausgabe senden möchten0xA5 + 0x15 + 0xBAAn das Modul gibt das Modul jedes Mal, wenn das Modul gesendet wird, Temperaturdaten zurück. Die Abfragefrequenz sollte niedriger sein als10 HzWenn höher als10 HzBitte verwenden Sie den kontinuierlichen Ausgabemodus, dh senden0xA5 + 0x45 + 0xEAAnweisung;
